Geber auswählen

In dieses Menü für die Auswahl eines Steuergebers gelangen Sie aus diversen Konfigurationsmenüs, beispielsweise bei der Definition von Flugphasen, Aktivierung von Dual-Rate, Exponentialfunktionen usw. usf. Wenn diese Einstellungen schaltbar gestaltet werden muss dieser Umschaltung ein geeigneter Geber zugewiesen werden. Es können dafür Schalter, Taster, Proportionalgeber oder auch logische Schalter verwendet werden.

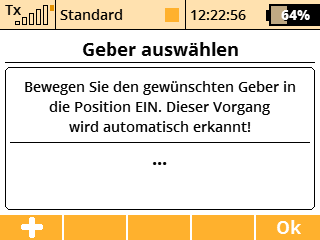

Zuordnung des Gebers

Nach Aufruf des Menüs wählen Sie entweder mit der Taste "F1(+)" einen logischen Schalter oder durch Betätigen eines beliebigen sonstigen Gebers diesen aus. Gemeinsam mit der Erkennung des Gebers legen Sie gleichzeitig die Position fest, in welcher der Geber eingeschaltet/aktiv sein wird. Der Name und der Zustand des ausgewählten Gebers wird im Menü abgebildet. Mit den Funktionstasten der unteren Statuszeile können Sie den Schalter konfigurieren.

Notiz: Überlegen Sie bereits vor der Zuordnung des Gebers, in welcher Position Sie ihn aktiv haben möchten, und bewegen Sie den Geber während seiner Zuordnung in die gewünschte aktive Position.

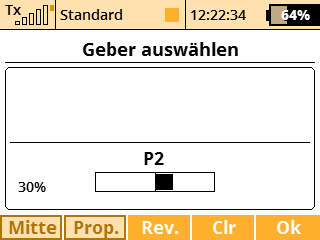

Proportionale Auswertung

Mit der Taste "F2(Prop.)" definieren Sie die Auswertung des Gebers wechselweise als proportional oder nicht-proportional.

Anm.: Diese Auswahlmöglichkeit ist in manchen Menüs nicht anwählbar.

Beispiel Butterfly - Auswertung bei der Steuerung von aerodynamischen Bremsen:

Nichtproportional - die Bremse kann nur zwei Positionen einnehmen.
Proportional - die Bremse kann, je nach gewähltem Geber, mehrere Positionen einnehmen.

Richtungsumkehr der Auswertung

Mit der Taste "F3(Rev.)" ändern Sie die Richtung der Geberauswertung. Die Position des Gebers wird im umgekehrten Sinn ausgewertet und die Schaltrichtung gewechselt.

Entfernen der Geberzuordnung

Mit der Taste "F4(Clr)" entfernen Sie die Auswahl des Gebers und es kann bei Bedarf eine neue Zuordnung getroffen werden.

Die Einstellung bestätigen Sie mit der Taste "F5(Ok)" oder durch drücken der "3D-Taste".

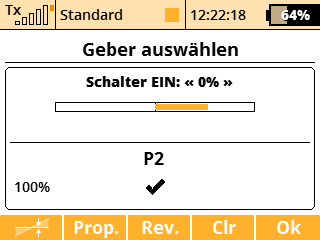

Schaltpunkt einstellen

Wenn Sie für die ausgewählte Geber eine nicht proportionale Auswertung einstellen, können Sie mit der Taste "F1" deren Ein- und Ausschaltposition auswählen. Sie können den Schaltpunkt auch durch Drehen der 3D-Taste einstellen. Die aktuelle Schaltstufe wird im Feld "Schalter EIN" angezeigt.

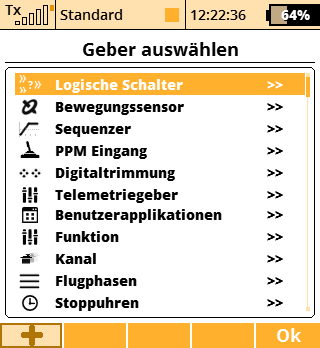

Dialog bei der Auswahl eines Gebers (Geber auswählen)

Wenn Sie z.B. einen Geber für eine Funktion auswählen möchten, erscheint dieser Dialog. Ab jetzt kann zwischen diesen Gebern ausgewählt werden:

P1 - P10 - Physisch vorhandene Proportionalgeber, wie Knüppel und Schieber/Drehgeber.
Sa - Sp - Physisch vorhandene Schalter. 1)
L1 - L24 - Logische Schalter/Verknüpfungen. 2)
MAX - Logische Funktion "EIN", ermöglicht es eine bestimmte Funktion auf immer EIN zu setzen.
GX, GY, GZ - Individuelle und unabhängige Achsen der Beschleunigungssensoren. (nicht bei DC-Serie verfügbar). 2)
G/L, G/R - Virtuelle Geber, welche durch seitliches Verschieben des Senders betätigt werden können. (nicht bei DC-Serie verfügbar). 2)
GXL, GXR - Virtuelle Geber, welche durch seitliches Kippen des Senders betätigt werden können. (nicht bei DC-Serie verfügbar). 2)
GHi - erkennt Bewegung und schnelle Beschleunigungen/Rotation. Das ist sehr nützlich für die F3K Schleuderstarterkennung (nicht für DC).
Q1 - Q10 - Individuell programmierbare Sequenzer. 2)
Tr1 - Tr6 - Digitale Trimmtaster als Geber.
CH1 - CH8 - Interne Kanaleingänge des PPM Signals auf dem internen Input-Steckplatz.
MX1 - MX16 - Telemetriegeber. 2)
Lua - Ausgänge von bis zu 10 Benutzerapplikationen. 2)
Funktion - Flugfunktionsausgabe nach Anwendung der Dual-Raten.
O1 - O24 - Direkte Servokanaldaten. 2)
FM0 - FM9 - Flugmodi (FM0 - Standardmodus). Zu jedem Zeitpunkt ist nur ein Flugmodus aktiv. 2)
T01 - T10 - Stoppuhr. Die Ausgabe des Gebers wird aus dem aktuellen Zeitgeberwert und der Differenz zwischen Ziel- und Startwert berechnet. 2)

1) Konfiguration der Schalter ist abhängig vom Sendertyp und den darin installierten Schaltern.

2) Konfiguration abhängig von der Senderausstattung.

PPM Eingang

Die Funktion für den internen "PPM input" (siehe auch Kapitel PPM In/Out Anschlussbuchse). Der Sender kann mit bis zu 8 Kanäle des PPM Eingangssignals arbeiten. Das Signal sollte auf Stift Nr.1 vorhanden sein. Um Schäden zu vermeiden, müssen Sie die 3V Logikpegel einhalten und Schutzelemente am Eingang zu verwenden. Innerhalb der Anwendung können Sie einen der PPM Kanäle zu jeder Funktion des Senders zuweisen - ein Standard-Steuereingang Auswahl Dialog. Der PPM-Eingang ist nicht in irgendeiner Art mit dem Trainer-System verbunden und arbeitet getrennt! Eine mögliche Verwendung ist die Zusammenarbeit mit Head-Tracking-Systemen usw.

Apps

Die Benutzeranwendungen können mehrere Ausgänge (proportional oder Schaltzustände) bieten. In diesem Dialog können Sie der Anwendung Ausgänge zuordnen und zur Steuerung einiger spezifischen Modellfunktionen auswählen.
