PPM In/Out Anschlussbuchse

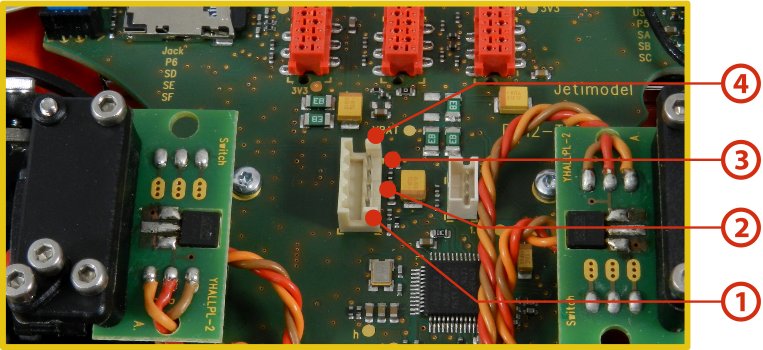

Der Ausgang "Con" kann für den Anschluss externer HF-Module verwendet werden. Das Pinout entspricht dem Jetibatchkabel und ist in der folgenden Abbildung beschrieben. Wir ersuchen Sie zu beachten, dass die Ausgangsspannung (plus) unstabilisiert vom Senderakku zur Verfügung gestellt wird, dh. je nach Ladezustand zwischen ~4.0 und 3.4 Volt beträgt.

1. PPM Eingang (3V-Logik)
2. Plus
3. Minus
4. PPM Ausgang (3V Logik, Einstellungen im Menü Systemfunktionen - Senderkonfiguration)
