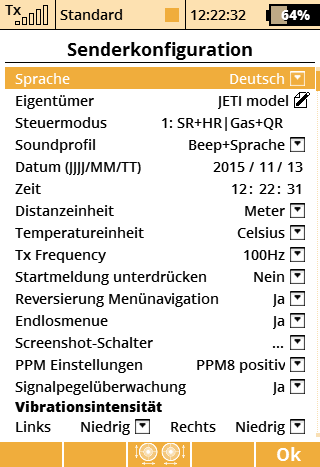

Senderkonfiguration

Sprache

Mit diesem Menüpunkt legen Sie die Spracheinstellungen des Senders fest. Alle Texte und Sprachausgaben basieren auf dieser Einstellung.

Eigentümer

Geben sie jenen Namen ein, der im Feld "Besitzer" angezeigt werden soll.

Steuermodus

Der Sender unterstützt Mode 1-4. Um den Steuermodus zu ändern können Sie entweder den "3D-Knopf" oder "F3" betätigen - beide Möglichkeiten bringen Sie in das Auswahlmenü.

Treffen Sie mit "F1-F4" Ihre Auswahl und bestätigen Sie mit "F5(OK)". Eine Änderung des Steuermodus wird erst bei neu angelegten Modellen wirksam, alle bereits gespeicherten Modelle behalten den ursprünglichen Modus.

Soundprofil

Dieser Parameter legt das Soundprofil und die Art, wie der Senders mit Ihnen akustisch kommuniziert fest.

Die Optionen betragen lautlos, nur beep, beep und Sprache bzw. nur Sprachausgabe.

Datum und Zeit

Einstellung von Datum und Uhrzeit. Auf dieser Basis werden von der DC24/DS24 automatisch die Tageslichteinstellungen berücksichtigt. Datums- und Zeiteinstellungen werden auch bei der Anlage neuer Modelle und der Telemetrieaufzeichnung berücksichtigt.

Distanzeinheit

Dieser Parameter legt die verwendete Maßeinheit fest - Meter bzw. Fuß. Telemetriedaten werden entsprechend dieser Einstellung konvertiert.

Temperatureinheit

Die Einstellung für Temperaturwerte kann zwischen Celsius und Fahrenheit gewählt werden.

TX Frequenz

Die Möglichkeit 10ms Frame-Rate einzustellen. Hier wurde die Option "TX Frequenz" bis 100Hz hinzugefügt.

Bitte beachten Sie: um die Vorteile der 10ms Frame-Rate zu nutzen, sollten Sie in den Empfänger-Einstellungen überprüfen, ob unter "Mainsetting" die Einstellung "Outputperiod" auf "Auto" oder "By Transmitter" gesetzt ist und Sie nur Servo-Gruppen A bis C nutzen. Dieses sollte für schnellere und sehr geschmeidige Reaktionen Ihrer digitalen Servos ermöglichen. Der "10ms" Modus ist für alle Empfänger verfügbar, auch mit Firmware-Versionen kleiner als 3.10.

Startmeldung unterdrücken

Mit diesem Parameter kann die Startmeldung "Sender aktivieren?" beim Einschalten unterdrückt werden (siehe Kapitel Einschalten des Senders)

Reversierung Menünavigation

Damit kann die Dreh- bzw. Wirkrichtung der "3D-Taste" beim Scrollen durch die Menüs umgekehrt werden.

Endlosmenue

Ist sie auf "Nein" gesetzt scrollt man nicht automatisch vom letzten Menüpunkt wieder zum Ersten.

Screennshot-Schalter

Der Sender bietet die Möglichkeit eigene Screenshots zu erstellen. Nachdem Sie den Schalter aktiviert haben, wird eine Bilddatei im Root-Ordner (Hauptverzeichnis) der SD-Karte erstellt. Diese Funktion kann gewählt werden um anderen DC/DS Usern Funktionen und Programmierungen z.B. per Mail vorzuführen. Dazu sollte die erstellte Bild-Datei aus dem Root-Verzeichnis heraus kopiert werden (Sender an USB anstecken, USB Verbindung aktivieren, Bild-Datei heraus kopieren).

PPM Einstellungen

Hier kann nun der interne Steckplatz "PPM Output" (siehe auch Kapitel PPM In/Out Anschlussbuchse) folgendermaßen konfiguriert werden:

• Off - der Steckplatz (Pin Nr. 4) gibt gar kein Signal aus.
• PPM8 Positive - der Steckplatz (Pin Nr. 4) gibt ein Standard 8-Kanal PPM Signal mit positiven Pulsen aus.
• PPM8 Negative - der Steckplatz (Pin Nr. 4) gibt ein Standard 8-Kanal PPM Signal mit negativen Pulsen aus (0V Level).
• PPM16 Positiv - Diese Einstellung ist für die Nutzung eines zusätzlichen externen HF Moduls mit 16 Kanälen nutzbar.
• EX Datenübertragung - der Steckplatz (Pin Nr. 4) gibt ein digitales Datensignal inkl. der EX Telemetriedaten aus. Das Format der übertragenen Sensoren-/Empfängerdaten ist hier beschrieben: "JETI Telemetry Communication Protocol". Diese Kommunikation ist unidirektional und kann für den Anschluss der RCDroidBox (Ausführung für DC/DS Sender) verwendet werden.

PPM-Jack Einstellungen

Einstellungen des externen PPM Steckplatzes (3,5mm Klinkenstecker am Antennenhalter). Hier können Sie die Funktion des PPM Steckplatzes einstellen (der Steckertyp "MONO JACK" sollte eingesetzt werden):

• Aus - der PPM Steckplatz gibt kein Signal aus.
• PPM8 Positiv - der PPM Steckplatz gibt ein Standard 8-Kanal PPM Signal mit positiven Impulsen aus.
• PPM8 Negativ - der PPM Steckplatz gibt ein Standard 8-Kanal PPM Signal mit negativen Impulsen aus (0V Level).
• PPM16 Positiv - Diese Einstellung ist für die Nutzung eines zusätzlichen externen HF Moduls mit 16 Kanälen nutzbar.

Externes Mikrofon verwenden

Wenn der Sender über ein eingebautes Mikrofon verfügt, können Sie hier das Verbindungsverhalten der Audio-Buchse einstellen. Ob das verwendete Mikrofon immer noch integriert ist oder der Sender auf das Headset umschaltet.

Signalpegelüberwachung

Wird diese Option aktiviert, erscheint nach dem Einschalten der RCAnlage eine Warnung sollte der Signalpegel nicht min. bei 8 liegen. Um diese Funktion zu testen, können sie die RC-Anlage einschalten, wenn das Modell weiter entfernt vom Sender liegt. Wird die Meldung trotz geringer Entfernung zwischen Modell und Sender angezeigt, wird eine Überprüfung der kompletten RC-Anlage und ein Reichweitentest notwendig.

Vibrationsintensität

Die Intensität des Vibrationsalarmes kann auf beiden Knüppeln separat in drei Stufen eingestellt werden.
