Verarbeitungsverfahren und Auswertung der Ausgangsfunktionen des Senders

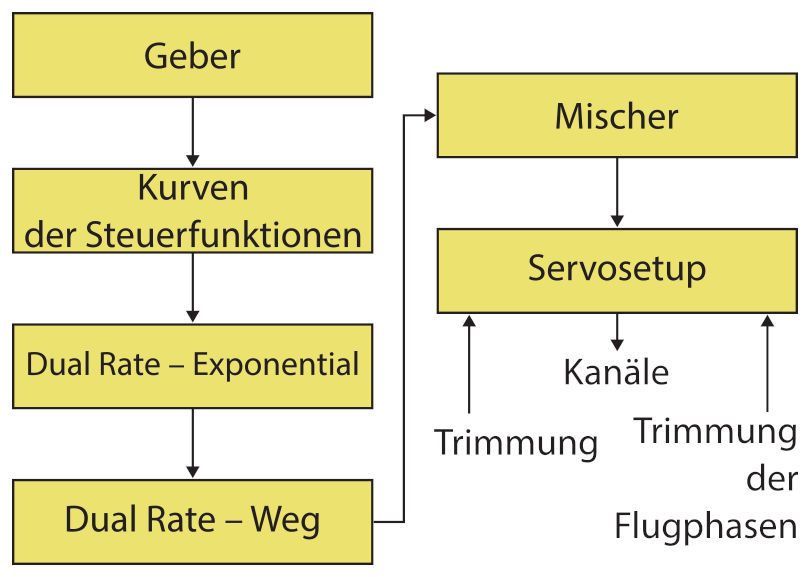

Der Sender stellt nach genau festgelegten Regeln die Ausgangsfunktionen für die Steuerung der Servos auf. Die Art der Zusammenstellung der Steuerfunktionen am Ausgang beschreibt das Bild unten.

Der erste Block in der Verarbeitungskette sind die Geberpositionen, deren ausgewertete Position entsprechend der Kurven der Steuerfunktionen modifiziert wird ("Feineinstellungen » Funktionskurven"). Gleichzeitig wird in diesem Schritt auch die Verzögerung der Steuerfunktion einberechnet, die im gleichen Menü definiert wird. Es folgt die Berechnung der Exponentialkorrektur und der Dual-Rate Funktion. Im nächsten Schritt werden die Ausschläge mit den voreingestellten und freien Mischern abgeglichen. Der letzte Schritt ist die Zuordnung der Ausschläge an die Ausgänge unter Berücksichtigung der Servo- und Flugphasentrimmung. Im Verarbeitungsblock Servosetup werden die Wegumkehr, die Addition der Trimmungen, die Anwendung von Subtrim, die Verzögerung des Servolaufs und die Ausschlagbegrenzung durchgeführt.
