Funktionskurven

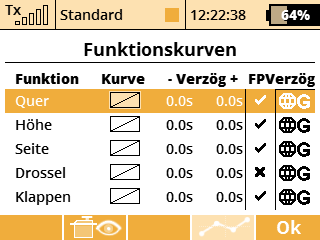

Verlauf der Steuerwege in Abhängigkeit von der Geberstellung - welche Abhängigkeit besteht zwischen der Position des Gebers und dem Servoausschlag? Das Menü bildet eine Übersicht aller Steuerfunktionen Einstellungen ihrer Kurven (Verläufe) sowie deren Verzögerungen. ab. Die Folgen einer Einstellung können Sie sofort nach dem Einstellen am Servomonitor durch Drücken der Taste "F2()" kontrollieren.

1. Steuerfunktion
2. Kurven / Verläufe der Steuerfunktion
3. Verzögerung bei positiver und negativer Veränderung der Geberposition
4. Gültigkeitsbereich
5. Flight Mode Delay Enable = Flugphasenverzögerung aktivieren

Flight Mode Delay aktivieren

Es ist möglich eine Verzögerung für die Umschaltung zwischen den Flugzuständen zu aktivieren / deaktivieren. Die Aktivierung einer Verzögerung könnte auch flugphasenspezifisch sein (d.h.: in der ersten Flugphase ist die Verzögerung aktiviert und in der Zweiten deaktiviert).

Es gibt einige spezielle Bedingungen, unter denen diese Option für eine weitere Funktion eine Auswirkung zeigt.

• Wenn ein V-Leitwerk gewählt wurde, beeinflusst diese Option Seiten-und Höhenruder.
• Wenn ein Delta Flügel gewählt wurde, beeinflusst diese Option Höhen-und Querruder.
• Wenn elektronische Heli-Taumelscheibenmischung gewählt wurde, beeinflusst diese Möglichkeit alle Funktionen der Taumelscheibe (Roll-, Nick- und Pitch).

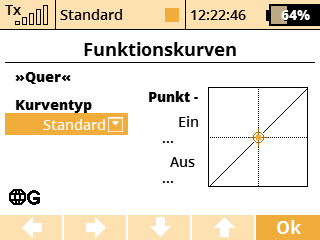

Einstellung der Funktionskurven

Wenn Sie die Kurve einer der Steuerfunktionen einstellen möchten, editieren Sie die Spalte "Kurve", oder markieren mit dem Cursor die Steuerfunktion. Danach drücken Sie die Taste "F4()" um in dieses Menü zu wechseln.

1. Typ der eingestellten Funktionskurve
2. Graphik der aktuellen Funktionskurve

Den Verlauf einer Funktionskurve können Sie entweder aus den vordefinierten Kurven auswählen, oder auch eine neue Funktion erzeugen, indem Sie eine der im Verzeichnis stehenden voreingestellten Kurven editieren und verändern.

Bearbeiten von Funktionskurven

Wenn Sie eine eigene Kurve zu erstellen entscheiden, wie folgt vorzugehen:

Entscheiden sie, wie viele Stützpunkte der Kurve Sie benötigen und wählen Sie eine passende Vorlage.

Editieren Sie die Graphik dieser Funktion indem Sie diese markieren und die "3D-Taste" betätigen.

Erzeugen Sie eine eigene Kurve durch Verändern der Positionen einzelner Punkte. Jeder Punkt kann vertikal und horizontal bewegt werden. Durch Drehen der "3D-Taste" oder mit den Tasten "F3" und "F4" bewegen Sie die Punkte in senkrechter Richtung, mit "F1" und "F2" waagerecht. Durch Drücken der "3D-Taste" wechseln Sie zum nächsten Punkt, mit "esc" kehren Sie zum vorhergehenden Punktes zurück. Links von der Graphik werden die Koordinaten des ausgewählten Punktes dargestellt, "Ein" beschreibt die Position des Gebers und "Aus" den Ausgangswert.

Verzögerung der Reaktion in positiver/negativer Wirkrichtung

Die Reaktion des Servos auf den Geber des Senders wird um jene Zeitspanne verzögert ausgeführt, die in der Spalte "Verzög" definiert ist. Die positive Verzögerung wird als jene Zeit definiert, in der die Funktion von 100% auf -100% abläuft, eine negative, in der die Funktion von -100% auf 100% abläuft.

Gültigkeit der Einstellung

Die Kurvenverläufe der Funktionen können für alle Flugphasen gültig sein - symbolisiert durch das Symbol der Erdkugel und den Buchstaben G. Jede Flugphase kann aber auch ihren eigenen Funktionskurven ausweisen - gekennzeichnet durch das Verzeichnissymbol und den Buchstaben S.

Geglättete Funktionskurven

Mit der GLÄTTEN Funktion können die Kurven zwischen den angewälten Punkten komplett geglättet werden.
