Dual Rate/Expo
Wollen Sie mit einem Geber des Senders, z.B. einem Schalter die Ruderwege oder den Verlauf der Steuerfunktion beeinflussen, können Sie mehrere unterschiedliche und umschaltbare Steuerwege (DualRate) definieren. Diese können bei Bedarf mit unterschiedlichen Steuercharakteristiken/Exponentialwerten ergänzt werden. Dadurch wird die Steuerwirksamkeit in Abhängigkeit von der Knüppelstellung beeinflusst, z.B. geringe Steuerwege und damit "weiche" Charakteristik im Bereich der Knüppelmitte oder umgekehrt. Durch die Exponentialfunktion werden die Endausschläge der Servos nicht beeinflusst.

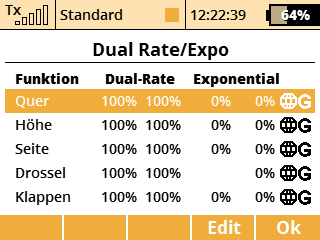

- Bezeichnung der Steuerfunktion
- in Prozent ausgedrückter Servoweg/Endausschlag
- in Prozent ausgedrückte Expowert
- Gültigkeitsbereich

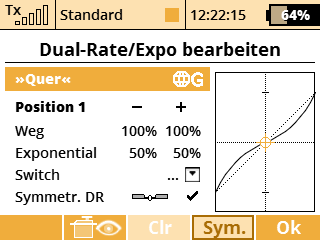

Durch Markieren einer der Steuerfunktionen mit dem Cursor und Betätigen von "F4(edit)" oder der "3D-Taste" gelangen Sie in den Editiermodus dieser Parameter, in das Menü "Dual-Rate/Expo bearbeiten". Hier setzen sie einen Haken im "Prop." -Feld. wenn sie einen proportionalen Geber als Dual Rate-Schalter definiert haben können sie sie hier Dual Rate/Exponential-Werte genauer definieren.
- Gewählte Steuerfunktion
- Anzeige der Schalterposition
- in Prozent ausgedrückter Steuerweg/Endausschlag beider Steuerwege
- in Prozent ausgedrückter Exponentialverlauf/beide Steuerwege
- Einstellung des Gebers für die Umschaltung zwischen den getroffenen Einstellungen
- Symmetrische/asymmetrische Einstellung (mit zusätzlicher Möglichkeit zur proportionalen Abstimmung der Doppel-/Dreifachraten)
- Darstellung der gewählten Einstellung
Gültigkeitsbereich
Diese Einstellungen können für alle Flugphasen gültig sein - "Erdkugel-Symbol" und der "Buchstabe G". Jede Flugphase kann auch ihre eigene DualRate/Expo-Definition haben - "Verzeichnissymbol" und "der Buchstabe S".
Auswahl des Gebers für das Umschalten zwischen den Konfigurationen
Wählen Sie den Parameter "Switch", damit gelangen Sie zum Menü Geber auswählen. Betätigen Sie den zur Umschaltung gewünschten Geber. Bei zwei unterschiedlichen Einstellungen wählen Sie z.B. einen 2-Stufenschalter, bei dreifacher Umschaltung einen 3-Stufenschalter. Vergessen Sie nach Auswahl des Gebers nicht, dessen Wirkrichtungen und Mittelstellung einzustellen, dieses ist nach Betätigen der Taste "F2(Prop.)" möglich.
Die Einstellung können Sie dadurch überprüfen, indem die Änderung der Position des Gebers auch eine Änderung der Konfigurationsnummer im Menü "Dual-Rate/Expo bearbeiten" zur Folge hat. Im Falle der zweifachen Umschaltung wird sich der Wert der Bereichskonfiguration von "Position1" auf "Position2", bei dreifache Umschaltung auf "Position1", "Position2" und "Position3" ändern.
Ausschlagbereich
Jede Konfiguration des Bereichs (Geberposition) hat Einfluss auf die zuvor getroffenen Einstellungen - dieser wird durch die Grafik der Funktion dargestellt.
Die Ruderwege werden durch den Parameter "Weg" definiert. Durch einen wachsenden Wert vergrößert, durch einen sinkenden Wert verringern sich die Ausschläge.
Einen exponentiellen Verlauf erzeugen Sie über den Parameter "Exponential". Wenn dieser Parameter gleich Null ist, verhält sich der Steuerweg linear zur Knüppelstellung. Wenn der Wert des exponentiellen Verlaufs anwächst, ändert sich die Steuercharakteristik in Abhängigkeit zur Knüppelstellung analog zur am Bildschirm dargestellten Kurve.
Alles kann noch mit den Flugphasen kombiniert werden. Als Resultat können Sie jeder Flugphase eine andere Einstellung von DualRate und Expo hinterlegen.
Symmetrische/asymmetrische Werte
Die DC / DS-Sender bieten die Möglichkeit asymmetrischer Werte für die Ruder. Nach dem Markieren der entsprechenden Werte betätigen Sie die F4 (Sym) Taste. Nun ist es möglich das Ruder rechts-links/oben-unten unabhängig einzustellen.
