Querruderdifferenzierung

Um eine Rollbewegung des Modells exakt um die Rumpf-Längsachse durchzuführen und unerwünschte Gierbewegungen zu unterdrücken müssen i.A. bei den Querrudern unterschiedliche positive und negative Ausschläge eingestellt werden, die sogenannte "Querruderdifferenzierung". Abhängig vom verwendeten Profil, der (Querruder-)Scharnierachse und diverser anderer Parameter kann diese positiv oder negativ erforderlich sein.

Diese Funktion ist nur dann aktiviert, wenn Sie mindestens zwei oder mehr Servos für die Querrudersteuerung in den Grundeinstellungen ausgewählt haben.

Gültigkeit der Einstellung

Die Konfigurationen der Querruderdifferenzierung können für alle Flugphasen gültig sein - "Symbol der Erdkugel" und "Buchstabe G". Jede Flugphase kann aber eine eigene Konfiguration der Querruderdifferenzierung haben - Verzeichnissymbol und Buchstabe "S".

Differenzierung

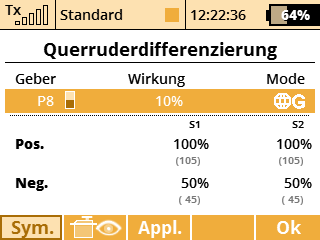

Jede Querruder-Steuerrichtung kann einen unterschiedlichen Steuerweg eingestellt haben. Die mit "pos." und "neg." bezeichneten Zeilen enthalten pro verwendetem Servo eine Spalte (bezeichnet mit S1-S4), für jedes Servo können beide Wegrichtungen definiert werden. Durch Markieren der Zeile "pos." oder "neg.". mit dem Cursor und drücken der "3D-Taste" wechseln Sie zur Einstellung, mit der Taste "F1(Sym)" werden die Werte symmetrisch verändert.

Differenzierungs-Feineinstellung für Querruder

Sie können nun eine Differenzierung der Querruder einstellen. Das heißt, die Querruder fahren nach oben deutlich stärker aus als nach unten. Damit vermeidet man ein zu hohes negatives Wendemoment bei Segel- und größeren Motormodellen.

Die F3 Übernehmen/Apply Taste löscht die bisherige Einstellung und speichert die eingegebenen Differenzierungswerte der editierbaren Felder.
