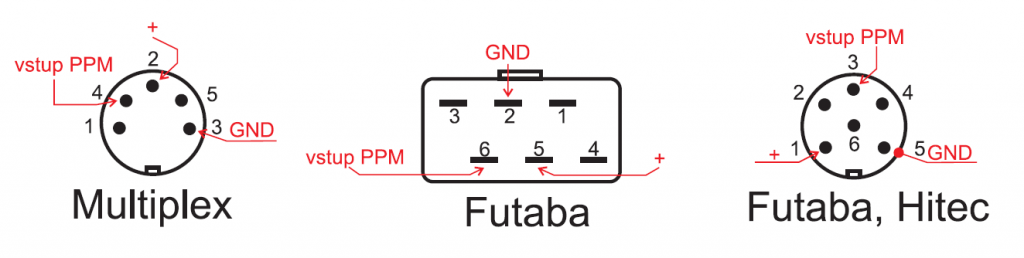

Při testování různých přijímačů systému Duplex od firmy JETI model mne napadlo použít satelitní přijímač Rsat pro bezdrátové spojení „učitel-žák“. Zmíněný přijímač má jako výstup právě signál PPM, který pak stačí pouze přivést na na správný pin konektoru vysílače učitele. Zapojení konektorů některých typů vysílačů je na přiloženém obrázku. Nás bude zajímat, kam připojit plus, minus a PPM signál. Nic víc nepotřebujeme.

Konektory Ucitel-zak

Co budeme tedy k takovému „domácímu“ bezdrátovému spojení potřebovat?

  1. Vysílač žáka vybavený vysílacím modulem JETI Duplex. Nejsme omezeni konkrétní značkou vysílače, vyhoví jakýkoliv.
  2. Vysílač učitele. Opět lze použít jakýkoliv vysílač vybavený konektorem pro připojení kabelu „učitel/žák“.
  3. Satelitní přijímač  Duplex Rsat.
  4. Redukce mezi přijímačem JETI Rsat a konektorem „učitel/žák“ vysílače učitele.

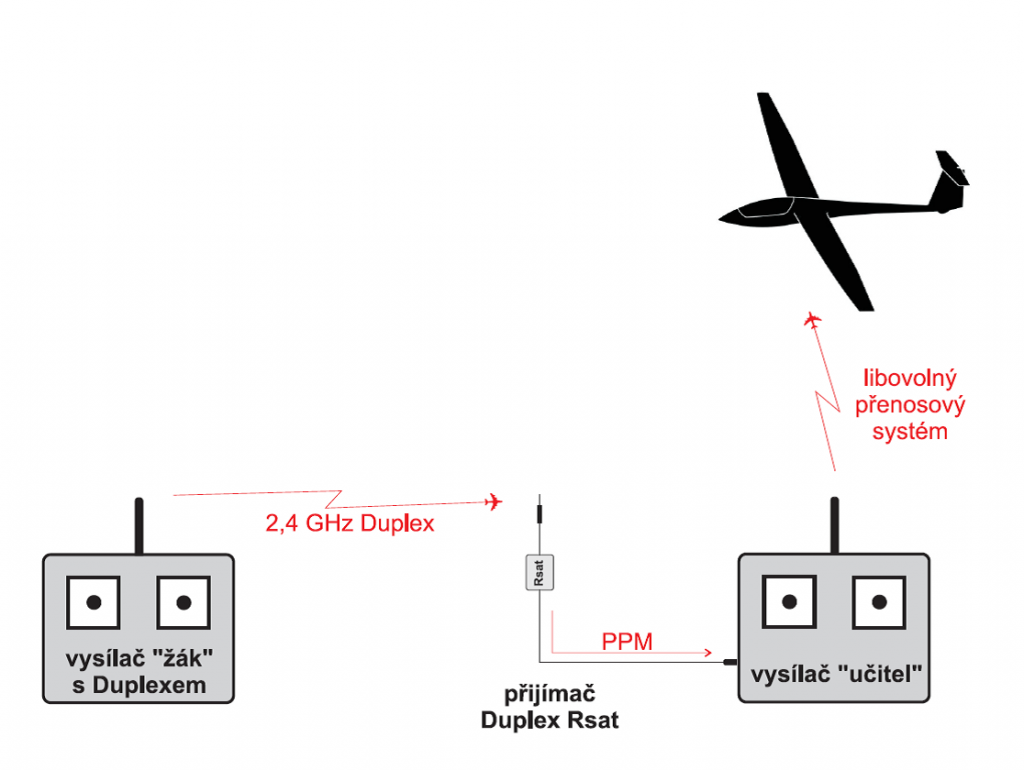

Princip je, jak už to tak bývá, velmi jednoduchý. Vysílač žáka vybavený vysílacím modulem JETI Duplex vysílá zcela běžným způsobem na frekvenci 2,4 GHz. Tento signál  přijímá přijímač JETI Rsat. Jeho PPM výstup je připojený na konektor „učitel/žák“ učitelova vysílače. Vlastní model je řízen a komunikuje pouze s vysílačem učitele a je jedno na jaké frekvenci vysílá, může být  rovněž provozován na 2,4 GHz.

Schema zapojeni

Výhody takové sestavy jsou zřejmé. Nejsme omezeni spojovacím kabelem. Vzdálenost bezpečného spojení mezi vysílači není v metrech, ale řádově výše, navíc je možné na straně žáka kvalitu spojení pomocí Jetiboxu monitorovat a jsme v předstihu akusticky varováni při nebezpečí ztráty spojení. Lze používat jakékoliv značky vysílačů i jejich kombinace, nejen některé typy Futaby. Pokud již používáme systém Duplex, jsou náklady minimální, jelikož přijímač na straně učitele jistě použijeme i k jeho původnímu účelu.

A na závěr poděkování kamarádovi Radkovi Stratilovi, který na praktickou zkoušku odvážně přinesl jak svůj vysílač, tak model vrtulníku.



Ing. M. Pastyřík
