Představovaný mechanismus je zástupcem jednodušších výklopných systémů používaných v menších elektrovětroních. Skládá se z motoru upevněného na výklopném rameni a servomechanismu ovládajícího samotné vyklápění. Dvířka jsou na pružině a zavírají se automaticky.
Specifikem pro tento systém sklápění je, že v regulátoru není nastavena brzda motoru a vrtule se zastavuje brzdicím kolíčkem při sklopení o cca 10°. Tímto je zaručeno jak jemné zastavení vrtule, tak i dodržení správné polohy pro zasunutí do trupu.
 |
 |
Postup nastavení vysílače je následující:
- Z funkcí vysílače využijeme jeden sekvencer a jeden logický spínač.
|
|
V nabídce Pokročilá nastavení » Sekvencer aktivujeme sekvencer Q1. Tento sekvencer je řízen dvoupolohovým spínačem Sc. Na obrázku vlevo je znázorněna křivka vyklápění, která trvá cca 3 sekundy. V čase 0 sekund je vložen kontrolní bod s hodnotou -100% (pylon zasunut), v čase 3s je naopak vložen kontrolní bod s hodnotou +100% (pylon plně vysunut). Mezi těmito hodnotami probíhá plynulý přechod. Nyní se přesuneme na obrazovku Pokročilé. |
|
|

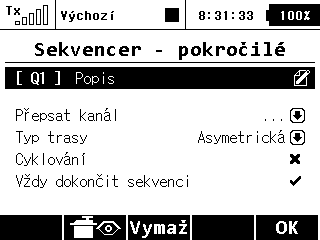

V detailu sekvenceru nastavíme jeho název (kolonka Popis), ten může být libovolný. Dále zvolíme typ trasy jako Asymetrická (tzn. je možné mít dva nezávislé průběhy pro cestu tam a zpět) a povolíme Vždy dokončit sekvenci. Vrátíme se zpět k editaci sekvenceru. |
|
|

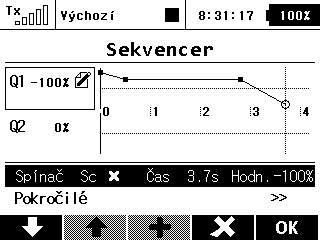

Nyní nastavíme zpáteční trasu sekvenceru, jež se aktivuje po rozepnutí spínače Sc. V čase 0,5s se plynule přejde z plně vysunutého pylonu na hodnotu cca +70%, což znamená jeho mírné sklopení tak, aby se aktivoval brzdicí kolíček a pomalu zastavil motor. Během cca 2-3 sekund musí být motor zastaven - po této době se pylon sklopí úplně do trupu (na obrázku v čase 3,7s je hodnota -100%). |
|
|

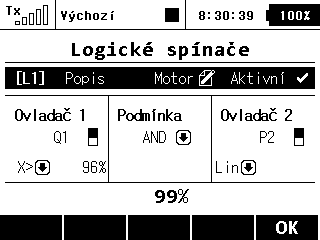

Vytvoříme logický spínač L1, jenž pojmenujeme např. Motor. Tento log. spínač nám bude blokovat funkci plynu v okamžiku, kdy začne sklápění pylonu. Plyn bude povolen až v okamžiku, kdy bude pylon opět plně vysunut. - Jako Ovladač 1 zvolte námi vytvořený sekvencer Q1, kde je nastaveno proporcionální vyhodnocování (tlačítko Prop. při výběru ovladače) a jako podmínka je "X>96". - Jako Ovladač 2 zvolte páku plynu (P2), kde je taktéž zvoleno proporcionální vyhodnocování a jako výstup je brán lineární průběh (Lin). Funkce: Jestliže je Q1 plně vysunut, je splněna podmínka Ovladače 1. Jako výstup logického spínače je pak brána hodnota páky P2. V okamžiku, kdy dojde ke sklápění pylonu (hodnota sekvenceru Q1 klesne pod 96%), jako výstup log. spínače je brána konstantní hodnota -100%, tzn. motor je zablokován a neroztočí se. |
|
|

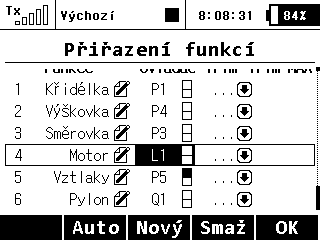

Vytvořený logický spínač přiřadíme funkci motoru. Pro ovládání pylonu byla vytvořena nová uživatelská funkce "Pylon", jíž nyní přiřadíme námi vytvořený sekvencer Q1. Funkci Pylon dáme na některý kanál ve vysílači a vyzkoušíme funkčnost spolu se servy. |
Ke stažení
Model: Glider-Pylon - Příklad konfigurace modelu
