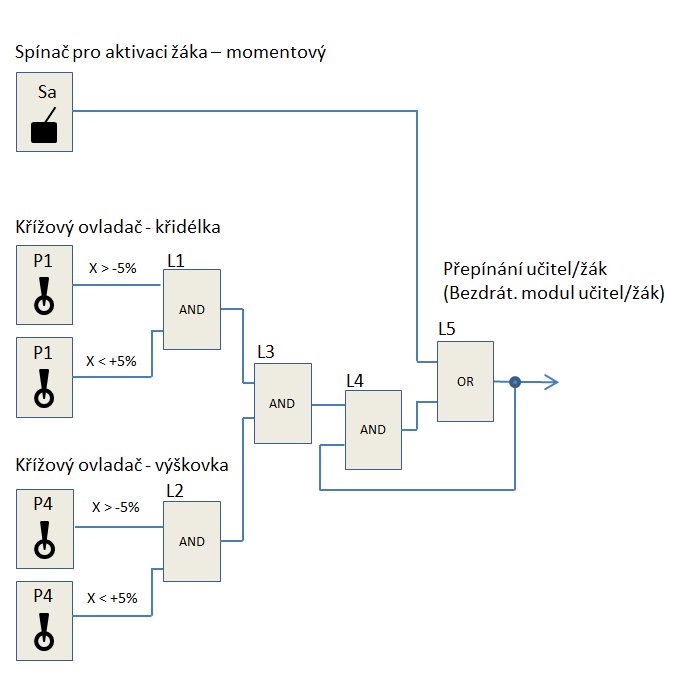

Schéma zapojení logických spínačů
Funkce zapojení
- Učitelův a studentův vysílač se spárují v bezdrátovém režimu Učitel - žák.
- Učitel uvede pákové ovladače do středové polohy a stiskne momentový spínač (Sa v tomto případě). Tímto předá řízení žákovskému vysílači.
- V okamžiku, kdy bude učitel chtít opět převzít kontrolu nad modelem, jednoduše pohne ovladačem křidélek nebo výškovky. Takto opět převezme řízení modelu.
- Nyní lze opětovně předat řízení žákovi uvedením ovladačů do středové polohy a stiskem momentového spínače.
Nastavení krok za krokem
 |

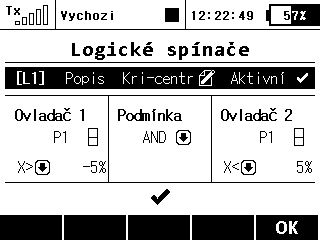

1) Spínač L1 je aktivní ve středové pozici ovladače P1 (křidélka). |
 |

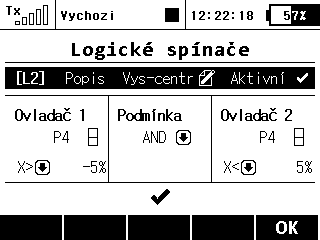

2) Spínač L2 je aktivní ve středové pozici ovladače P4 (výškovka). |
 |

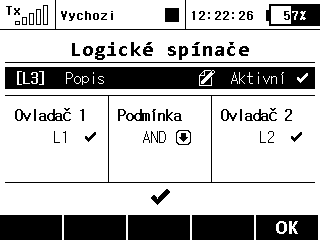

3) Aby mohlo být řízení předáno žákovi, musí být ovladače P1 a P4 ve středové pozici. To se provede spojením logických spínačů L1 a L2. |
 |
4) Zapojení zpětné vazby. |
 |

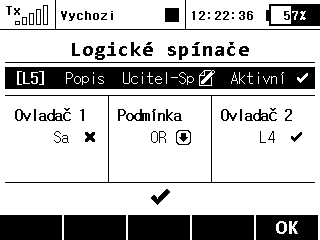

5) Aktivace pomocí spínače Sa. Po stisku tohoto spínače převezme student řízení. |
 |

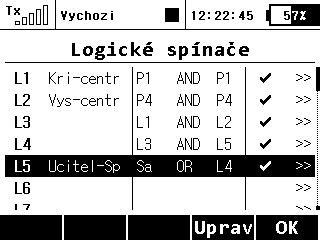

6) Přehled vytvořených logických spínačů. |
 |

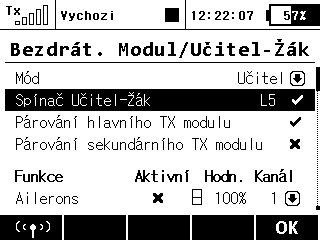

7) Přiřazení výsledného ovladače L5 pro přepínání řízení mezi učitelem a žákem. |
Ke stažení
Model: Trenér (přepínání učitel/žák) - Ukázka konfigurace modelu
