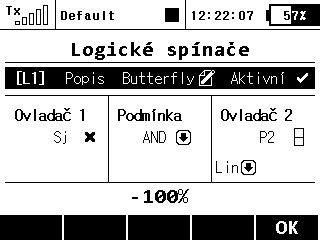

- Vyberte jakýkoli spínač jako Ovladač 1 (na obrázku a) byl zvolen dvoupolohový Sj). Tento spínač přepíše chování Ovladače 2, když to budeme požadovat.

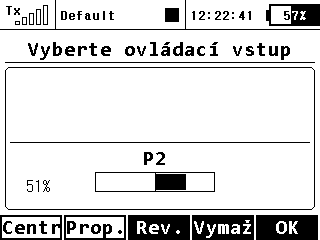

- Jako Ovladač 2 vyberte proporcionální vstup, kterým se bude funkce Butterfly plynule řídit (standardně například P2). Ujistěte se, že je tento vstup zpracováván proporcionálně na všech úrovních (obrázek b, dále volba „Lin“ na obrázku a).
- Ovladač 1 a Ovladač 2 jsou vzájemně spojeny za použití logické funkce AND. To znamená, že kdykoli je spínač Sj deaktivován, je funkce vstupu P2 zablokována. V případě sepnutí Sj bude aerodynamická brzda fungovat standardně.

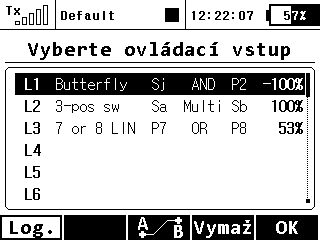

- V nabídce Jemné ladění → Butterfly přiřaďte standardním způsobem takto vytvořený logický „spínač“ L1 a vyzkoušejte jeho funkčnost (obrázek c).
|
a) |
b) |
|
c) |
