Gebermonitor

Dieser Gebermonitor bietet eine Darstellung der aktuellen Positionen aller Proportionalgeber und Schalter. Ebenso können in diesem Menü die Proportionalgeber kalibriert werden, als Hilfestellung wird der Ablauf interaktiv unterstützt - sie erhalten entsprechende Hinweise am Senderdisplay.

Eine Kalibrierung der Proportionalgeber sollten Sie in folgenden Fällen durchführen:

• Modusänderung 1-2 oder 3-4 (Wechsel der Kreuzknüppel).
• Beim maximalen (mechanischen) Ausschlag des Proportionalgebers erreicht der ausgewertete Ausschlag nicht den maximalen Bereich der Anzeige.

Kalibrierung der Proportionalgeber

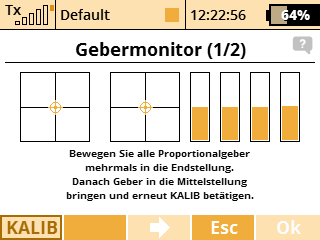

Drücken Sie die Taste "F1(Kalib)", danach erfolgt eine Abfrage, ob Sie die Kalibrierung wirklich durchführen möchten. Bestätigen Sie diese Abfrage mit "F5 (Ja)". Nun wird die Kalibrierung durchgeführt. Fahren Sie so fort, indem Sie schrittweise alle proportionalen Kanäle mehrmals von einer Endposition zur anderen bewegen. Folgen Sie den Hinweisen auf dem Display.Wenn Sie alle proportionalen Kanäle abgearbeitet haben, drücken Sie die Taste "F1(Kalib)" erneut. Damit ist die Kalibrierung beendet und Sie kehren zum Menü "Gebermonitor(1/2)" zurück.

Darstellung des Zustands von Proportionalgebern

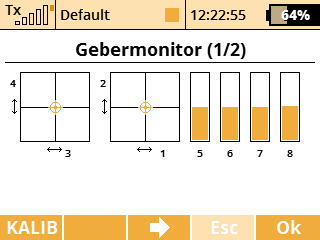

Im Menü "Gebermonitor (1/2)" wird in graphischer Form die ausgewertete Position einzelner Proportionalgeber dargestellt.

Darstellung des Zustands von Schaltern

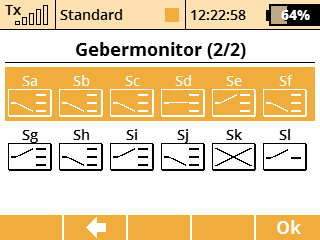

Mit der Taste "F3()" wechseln Sie zum Menü "Gebermonitor (2/2)" welches die ausgewerteten Positionen der Umschalter darstellt. Durch Auswahl und Editieren eines der Umschalter gelangen Sie in das Menü "Sticks/Schalter Setup". Die Bezeichnungen Sk und Sl sind für Knüppelschalter/-taster reserviert.
