Servomonitor

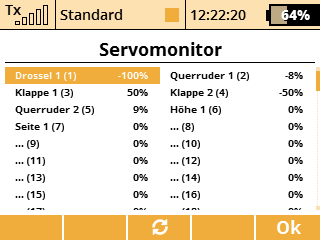

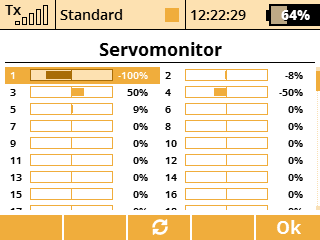

In diesem Menü wird der Status der einzelnen Empfängerausgänge dargestellt. Anhand der Balken können Sie die einzelnen "Steuersignale" erkennen, die der Empfänger an die Servos weitergibt woraufhin diese die entsprechende Stellung anlaufen. Dieses Menü können Sie auch über die Funktionstaste im Konfigurationsmenü aufrufen, wo in der (unteren) Statuszeile das Darstellungssymbol der Empfängerausgänge bzw. dem Servomonitor abgebildet ist.

In manchen Fällen können sich die tatsächlichen Auswirkungen von der Anzeige in diesem Servomonitor unterscheiden - vor allem dann, wenn direkt z.B. in der DUPLEX-Empfängerkonfiguration mit dem Menüpunkt "Channel-Set", oder "Out-Pin-Set" (Steuerkanal-)Ein- und Ausgänge modifiziert wurden. Im Lieferzustand sind DUPLEX-Empfänger so eingestellt, dass sie die Ausgänge nicht beeinflussen.
