Servobalancer

Die Funktion "Servobalancer" ist für große Modelle gedacht, deren Ruder von mechanisch verbundenen Servos angetrieben werden. Da auch gleiche Servotypen ab Werk schon eine kleine Ungenauigkeit in der Mittelstellung oder Servolauf aufweisen könnten oder diese Ungenauigkeiten sich bei der Montage der Ruderhörner usw ergeben, bietet der Servobalancer eine Möglichkeit zur Minimierung der mechanische Beanspruchung von diesen gekoppelten Servos.

Somit ist es möglich, eine eigene Kurve für jeden Servokanal zu setzen. Diese Kurve beinflusst den Weg der Servos als "letzte" Option in der Signalverarbeitung im Sender selbst. Die Trimmungen, Mischungen, DualRate usw sind dieser Kurve vorgeschaltet. Der Servobalancer kann die Kurve des Servo um maximal ±10% verändern und das mit einer Auflösung von 0,1%.

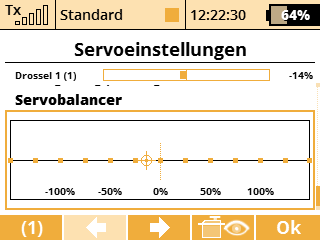

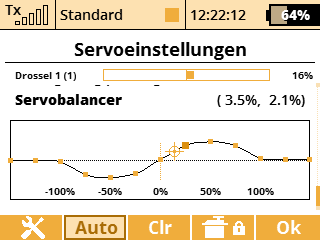

Nachdem Sie die Kurve des Servobalancer markiert haben, drücken Sie auf das Auswahlrad und die die Bearbeitung der Servokurve wird ermöglicht. Jetzt wird immer ein Kontrollpunkt hervorgehoben, je nach der Position des Steuergebers auf diesem Kanal. Liegt die derzeitige Servoposition bei z.B. -30%, wird der nächste markierte Kontrollpunkt bei -25% gelegt. Dieser Punkt kann dann nach oben oder nach unten durch Drehen des Auswahlrades nach rechts bzw. nach links bewegt werden. Im "Auto"-Modus (Taste "F2" unter dem Display) wird die gleichzeitige Verschiebung der benachbarten Kontrollpunkte so vorgenommen, so dass die resultierende Kurve exakt geglättet wird. Weiterhin können Sie einen anderen Kontrollpunkt durch Bewegen des zum Servo gehörigen Gebers auswählen und sie verändern diesen Punkt, bis die gegenseitige mechanische Belastung der Servos während der Bewegung minimal ist.

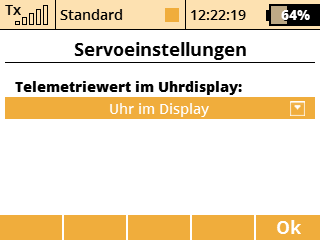

Wenn Sie z.B. eine Jeti Duplex Central Box oder einen MUI Sensor einsetzen, welcher die aktuelle Stromaufnahme der Empfangsanlage zeigen kann, drücken Sie die Taste F(1) während der Servobalancer aktiv ist. Nun gelangt man in die Auswahlmöglichkeit der Telemetriewerte, die anstatt der Uhrzeit in der oberen Reihe des Displays angezeigt werden können. Wählen Sie hier die Stromaufnahme der Empfangsanlage und diese wird auf jeder Seite der Menüs anstatt der Uhr angezeigt. Sie können nun bequem den Servobalancer nutzen und mit der Anzeige der Stromaufnahme das jeweilige Servo perfekt einstellen.

Alternativ kann zur Strommessung der Empfangsanlage während der Justierung der Servos auch ein hochwertiges Amperemeter, welches im Empfängerstromkreis eingeschleift wurde, verwendet werden.

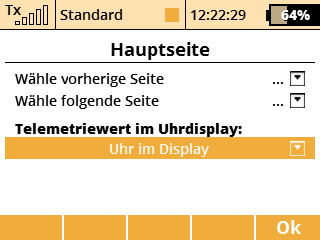

Notiz: Diese Auswahl (Telemetriewertanzeige anstatt Uhrzeit) erhalten Sie auch unter "Stoppuhren/Sensoren » Hauptseite". Es kann jeder einfache numerische Wert dargestellt werden, aber keine z.B. GPS Koordinaten...

Die Taste "F2" Auto schaltet zwischen der automatischen und manuellen Auswahl der Kontrollpunkte im Servobalancermenü um. Wurde die manuelle Auswahl aktiviert können Sie die Punkte mit dem Auswahlrad auswählen und durch die Taste ESC gelangen Sie zum vorherigen Kontrollpunkt. In der manuellen Auswahl wird immer nur der eine ausgewählte Kontrollpunkt im Wert geändert.

Wird die Taste "F3" Clear kurz gedrückt, wird der Wert für diesen einen Punkt gelöscht. Hält man die Taste "F3" Clear für länger gedrückt, wird die Kurve komplett zurückgesetzt.

Durch die "F4" Taste können Sie die Funktion/Knüppelstellung fixieren. Damit Sie müssen den Knüppel nicht länger an der exakten Position halten, während die Ausgleichskurve bearbeitet wird.

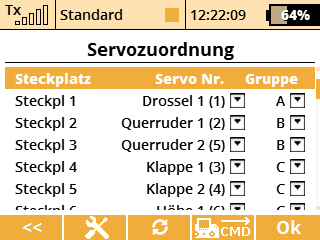

Notiz: Wenn Sie mehrere mechanisch gekoppelte Servos auf einem Ruder einsetzen, sollten auf die Servosignale dieser Servos gleichzeitig bertragen werden. Dazu können Sie in den Empfängereinstellungen (Geräteübersicht) die entsprechenden Servos in eine der Übertragungsgruppen (Group A-C) einsetzen. Daurch laufen die Servos auf diesem Ruder synchron.
