Butterfly

Konfiguration einer aerodynamischen Bremse, die aus einer Kombination der Querruder, Klappen und Höhenruder bestehen und über einen Geber des Senders aktiviert werden kann. Für die Aktivierung können die oben erwähnten Steuerfunktionen je nach Konfiguration in jene Positionen eingestellt werden, bei denen ein Bremseffekt am Modell entsteht - bei Bedarf auch flugphasenspezifisch.

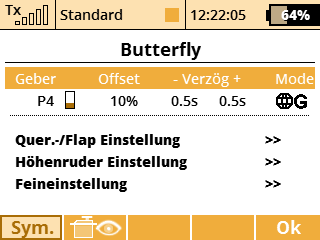

Aktivierung der aerodynamischen Bremse

Unter der mit "Geber" bezeichneten Position des Menüs ordnen Sie den Geber zu, mit dem Sie die Bremse aktivieren. Ob die aerodynamische Bremse eine oder mehrere Positionen einnehmen wird und kontinuierlich oder sprungweise bedient wird, bestimmen Sie durch Auswahl des Gebers, siehe "Geber auswählen".

Verzögerung der Bremse

Die Zeit, in welcher die aerodynamische Bremse aktiviert/deaktiviert wird - d.h. die gewünschte Position erreicht. Mit dem Parameter "Verzög +" definieren Sie die Zeit des "Ansprechens", mit dem Parameter "Verzög -" definieren Sie die Zeit des "Einfahrens".

Gültigkeit der Einstellung

Die Konfiguration der aerodynamischen Bremse kann für alle Flugphasen gültig sein - "Symbol der Erdkugel" und der Buchstabe "G". Jeder Flugphasen kann aber auch eine eigene Butterflyeinstellung haben - Verzeichnissymbol und der Buchstabe "S".

Butterfly/Offset

Sie können jetzt jetzt eine Position festlegen bei der die Butterfly-Funktion einsetzt, so dass man eine bestimmte tote Zone einstellen kann.

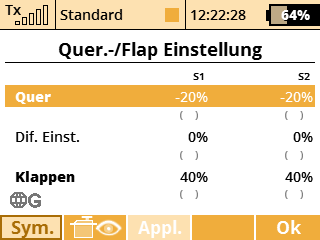

Querruder-/Flap Einstellung

Die folgenden Bildschirme sind durch dieses Menü zugänglich. Im Querruder/Klappen-Justierungsmenü können Sie alle Servos für die Butterfly-Bremsen (für die Wölbklappen und Querruder) einstellen. Außerdem können Sie einen neuen Parameter namens "Diff." einstellen, welcher Einfluss auf die Querruderdifferenzierung hat. Positive Werte erhöhen den Weg der Querruderservos nach oben, negative Werte erhöhen den Abwärtsweg der Querruderservos.

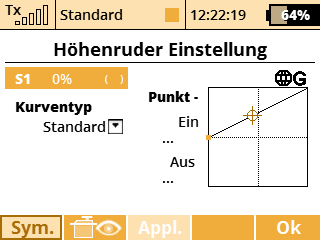

Höhenrudereinstellung

Im dritten Bildschirm können Sie eine Kurve für den Höhenruderausgleich setzen. Sie können zwischen einer Standard-Kurve, einer Konstante und X-Punkt-Kurve-Typen wählen.

Mit der GLÄTTEN Funktion können die Kurven zwischen den angewälten Punkten komplett geglättet werden.

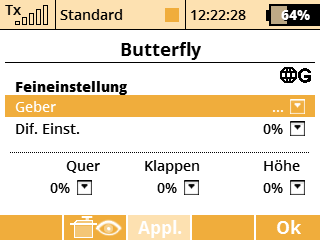

Butterfly/Feineinstellung

Im letzten Bildschirm des Butterfly-Menüs können Sie die Feinabstimmung aller Klappenwege durch einen Geber (Steuerknüppel, Drehknopf, Schieber oder Schalter) beeinflussen. Die Werte, die Sie in dieser Form eingestellt haben, werden addiert/subtrahiert zu den entsprechenden Klappenwegen in der Butterflyposition.

Die im Display angezeigte Schaltfläche "F3 Apply" arbeitet ähnlich dem Querruder Differenzierungsmenü. Wenn Sie diese Taste drücken, werden die Werte im Butterfly-Einstellungsmenü in die entsprechenden Wege/Werte kopiert.
