Drahtlosmodus/Trainer

Der Sender kann in einem der drei drahtlosen Basismodi betrieben werden. Die Beschreibung finden Sie am Anfang der Betriebsanleitung, siehe Kapitel Drahtlose Modi. Die Konfiguration des drahtlosen Modus und weitere mit den einzelnen Modi zusammenhängenden Funktionen finden Sie im Menü "Drahtlosmodus/Trainer", die getroffene Wahl wird im Modellspeicher abgelegt und wird bei der Modellauswahl entsprechend aktiviert. Die einzige Ausnahme besteht im Modus Lehrer/Schüler. Falls in der Modellkonfiguration der drahtlose Modus Lehrer oder Schüler eingestellt ist, wird die Moduskonfiguration auch nach dem Ab- und Einschalten beibehalten.

Aus Sicherheitsgründen ändert sich der Modus Lehrer/Schüler auf den Modus "Standard" nach Umschaltung auf ein anderes Modell bzw. EIN/AUS Schalten des Senders.

Daher sollte beim erneuten Einschalten der Lehrer/Schüler Modus wieder aktiviert werden, alle Einstellungen dazu bleiben natürlich erhalten.

Der Sender kann für Modellpiloten-Ausbildung benutzt werden, dabei werden ein Lehrer- und ein Schülersender eingesetzt, die drahtlos miteinander verbunden sind. Der Fluglehrer kann alle oder auch nur bestimmte Steuerfunktionen an den Flugschüler übergeben und bei Bedarf korrigierend eingreifen. Die Steuersignale werden dabei in jedem Fall vom Schülersender an das Modell gesendet, auch wenn die Steuerung an den Schüler übergeben wurde.

Ist der Sender im "Lehrermodus", kommuniziert sein primäres HF-Modul mit dem Modell und das Sekundäre mit dem Schülersender. Ist der Sender im Modus "Schüler", kommuniziert sein primäres Modul mit dem Lehrersender und das Sekundäre ist inaktiv. Wenn Sie zwei DC/DS zum Lehrer/Schülerbetrieb verwenden ist kein weiteres Zubehör erforderlich. Betreiben Sie eine DC/DS im Lehrer/Schüler-Modus in Verbindung mit Sendern anderen Typs als DUPLEX 2,4GHz benötigen Sie 2,4GHz JETI Duplex Modul im Schülersender. (Die DS-12 mit nur einem Duplex 2,4GHz-Sendemodul ist eine Ausnahme - dieser Sender kann nicht im drahtlosen Lehrermodus betrieben werden.)

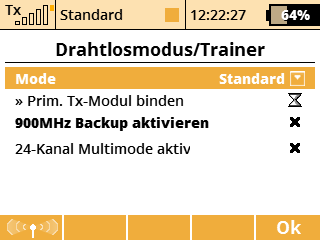

Drahtloser Modus "Standard"

• Mode - Moduswahl
• Primäres Modul binden - Befehl zum Binden des primären Sendermoduls mit dem Empfänger

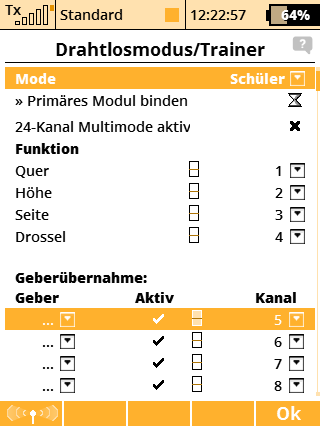

Drahtloser Modus "Schüler"

Im Modus "Schüler" werden keine Mischer, Dual Rates usw. angewendet.

• Mode - Moduswahl
• Primäres Modul binden - Befehl zum Binden des primären Sendermoduls mit dem Lehrersender oder dem drahtlosen Lehrermodul
• Zuordnung einer Steuerfunktion zum Ausgangskanal / Geber des Senders

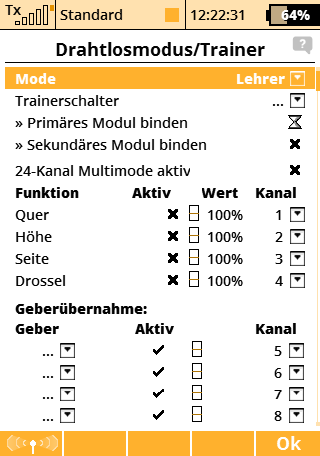

Drahtloser Modus "Lehrer"

• Mode - Moduswahl
• Trainerschalter - Definition des Schalters für die Umschaltung der Steuerung auf den Flugschüler. Wenn der Umschalter aktiv ist (Häkchensymbol), ist die Steuerung dem Schüler übergeben.
• Bindedn - Freigabe zur Anbindung des Sekundärmoduls an den Schülersender.
• Aktiv - Freigabe von Steuerfunktionen an den Schüler; im Lehrersender werden Funktionen, die der Schüler steuern darf, aktiviert bzw. gesperrt. So können dem Schüler z.B. lediglich die Höhenruder- und Seitenruderfunktion übergeben und alle anderen Funktionen weiterhin vom Lehrer gesteuert werden. Standardmäßig werden sowohl Lehrer- als auch Schülereingaben kombiniert (mithilfe der Option Mischen). Sie können auch auswählen, welche Funktionen nur vom Schüler gesteuert werden, wenn er aktiv ist (die Option Ersetzen - nützlich zum Steuern von z. B. Gas oder Klappen).
• Wert - Gewichtung, in welchem Ausmaß die Steuerfunktion vom Schüler bei der Übergabe der Steuerung kontrolliert wird. Werden dem Lehrer z.B. 100% und dem Schüler 50% zugeordnet kann der Fluglehrer die Steuereingaben des Schülers jederzeit neutralisieren und bei Bedarf auch in die Gegenrichtung korrigieren.
• Kanal - Zuordnung zum Eingangskanal aus dem Schülersender zur Steuerfunktion des Lehrersenders.
• Geberübernahme - Der Trainer-Modus erlaubt es nun, direkt ein beliebiges Bedienelement (Schalter/Schieber, sogar die logischen Schalter) für die weitere Verwendung in Schüler-oder Lehrer-Betrieb auszuwählen. Dadurch kann z.B. der Geber für die Butterfly-Funktion übernommen werden. Die Liste der Übernahmefunktionen wird hier angezeigt und kann an den verwendeten Schülersender angepasst werden.
  • Schüler-Modus. Hier können Sie einfach zuweisen, welche Funktionen direkt ausgegeben werden. Auf dem Bild ist die proportionale Steuerung des Gebers P8 dem siebten Kanal zugewiesen. Sie können die Ausgabe der ausgegebenen Funktionen hier auch deaktivieren.
  • Lehrer-Modus. Hier können Sie entscheiden, welche Geber vom Schülersender übernommen werden sollen. Im Moment der Umschaltung auf den Schülersender übernimmt der Schüler die Kontrolle über das Modell mit den ausgewählten Funktionen.

Kombination von zwei DC/DS als Lehrer- und Schülersender

1. Schalten Sie den Lehrersender ein und konfigurieren Sie das Schulungsmodell. Binden Sie den Sender mit dem Empfänger im drahtlosen Modus "Standard" und fliegen Sie das Modell ein.
2. Schalten Sie den Lehrersender in den drahtlosen Modus "Lehrer" um. Schalten Sie die Bewilligung der Anbindung des Sekundärmoduls ein.
3. Schalten Sie den Schülersender ein und aktivieren Sie den drahtlosen Modus "Schüler". Konfigurieren Sie die Ausgangskanäle.

Der Lehrersender ist ein DC/DS und der Schülersender kein DC/DS

1. Schalten Sie den Lehrersender ein und konfigurieren Sie das Schulungsmodell. Binden Sie den Sender mit dem Empfänger im drahtlosen Modus "Standard" und fliegen Sie das Modell ein.
2. Schalten Sie den Lehrersender in den drahtlosen Modus "Lehrer" um. Aktivieren Sie die Bindung des Sekundären HF Moduls.
3. Der Schülersender muss mit einem Duplex 2.4GHz-System ausgerüstet sein. Schalten Sie den Schülersender ein um ihn mit dem Lehrersender zu binden.
4. Im Lehrersender (DC/DS) wechseln Sie nun zum Menü "Drahtlosmodus/Trainer » Trainer", in welchem Sie die Eingangskanäle des Schülersender den entsprechenden Steuerfunktionen des Lehrersenders zuordnen.

Der Lehrersender ist keine DC/DS und der Schülersender ist eine DC/DS

1. Schalten Sie den Lehrersender ein und konfigurieren Sie das Schulungsmodell. Binden Sie den Sender mit dem Empfänger im drahtlosen Modus "Standard" und fliegen Sie das Modell ein.
2. An die "Trainerbuchse" (siehe Senderanleitung) schließen Sie das drahtlose Modul Lehrer/Schüler an (siehe Modulanleitung) und aktivieren Sie am Modul die Bindung ein (stecken Sie den Kurzschlussstecker in den Stecker "Ext").
3. Schalten Sie den Schülersender (DC/DS) ein und aktivieren Sie den Drahtlosmodus "Schüler".
4. Am Schülersender (DC/DS) wechseln Sie zum Menü "Drahtlosmodus/Trainer » Student", in welchem Sie den Ausgangskanälen die Steuerfunktionen abgestimmt auf den Lehrersender bzw. das Schulungsmodell zuweisen.

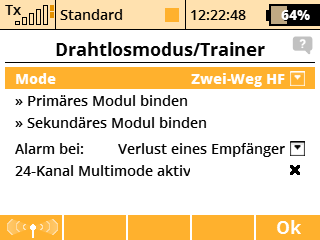

Drahtloser Modus "Zwei-Weg HF"

• Mode - Moduswahl
• Primäres Modul binden - Befehl zur Bindung des primären Sendermoduls mit dem Empfänger
• Sekundäres Modul binden - Befehl zur Bindung des sekundären Sendermoduls mit dem Empfänger
• Alarm bei - Alarmeinstellungen für Empfangsverlust eines/beider Empfänger (im 2-Weg HF-Betrieb)

Einstellungen für Signalverlust

Der "zwei Wege HF-Modus" wurde erweitert, so dass es jetzt möglich ist, bestimmte Warnungen/Alarme den beiden verwendeten Empfängern direkt zu zuordnen.

• Ausfall aller Empfänger - der Alarm wird jedes Mal aktiviert wenn einer der Empfänger die Verbindung verliert. Dieser Modus ist ausreichend für Anwendungen, bei denen separate Funktionen des Modells durch zwei Empfänger gesteuert werden.
• Verlust des Empf. RX1 - ein Alarm wird ausgelöst, wenn der primäre Empfänger seine Verbindung verliert. Dieser Modus wird für den Wettbewerb Piloten empfohlen, die den primären Empfänger im Modell einsetzen, während der zweite Empfänger als Referenz für die Jury übergeben wird. Das ist z.B. zur Kontrolle der Motorlaufzeiten im F5B üblich.
• Verlust des Empf. RX2 - ein Alarm wird ausgelöst, wenn der sekundäre Empfänger seine Verbindung verliert. Der Verwendungszweck ist ähnlich wie im vorgenannten Modus.
• Verlust aller Empfänger - ein Alarm wird erst ausgelöst, wenn das Signal von beiden Empfängern verloren gegangen ist. Sie sollten diese Option nutzen, wenn Sie die Servosignale über z.B. den EnLink Stecker, einer beliebigen zentralen Steuereinheit an die Servos weiter geben oder zwei Empfänger über das PPM Signal gekoppelt haben.

Binden zweier Empfänger in Zwei-Wege HF Mode des Senders

1. Stellen Sie sicher, dass die Empfänger im Normal-Modus eingestellt sind, nicht im Clone-Modus .
2. Markieren Sie die Empfänger (z.B. mit "1" und "2") für eine einfachere Identifizierung. Lassen Sie die Empfänger ausgeschaltet.
3. Wählen Sie im Sender (Modell ist bereits komplett erstellt) unter Menü > Erweiterte Einstellungen > Drahtlosmodus/Trainer den Zwei-Wege HF Modus.
4. Stecken Sie den Bindestecker an den EXT. Steckplatz des ersten Empfängers. Schalten Sie den Empfänger ein. Jetzt wartet der Empfänger auf die Sequenz für die Bindung vom Sender (bei Empfänger Firmware- Version 3.11 und höher wird dieser Zeitraum auf max. 60 Sekunden begrenzt).
5. Drücken Sie das 3D-Auswahlrad auf dem Sender > "Binden Primär HF-Modul". Sobald der Empfänger erkannt wird, werden Sie zur Bestätigung aufgefordert und dann drücken Sie die Taste OK. Empfänger ausschalten und entfernen Sie den Bindingstecker.
6. Stecken Sie den Bindestecker auf den EXT Steckplatz des zweiten Empfängers und schalten ihn ein.
7. Drücken Sie das 3D-Auswahlrad auf dem Sender > "Binden Sekundäres HF-Modul ". Sobald der Empfänger erkannt wird, werden Sie zur Bestätigung aufgefordert und dann drücken Sie die Taste OK. Empfänger ausschalten und entfernen Sie den Bindingstecker.
8. Schalten Sie beide Empfänger ein. Die Verbindung sollte sofort hergestellt werden. Jetzt ist auch die Servoansteuerung möglich.
9. Nun können Sie zusätzliche Parameter des Zwei-Wege HF Modus für den Falle eines Signalverlustes auswählen.

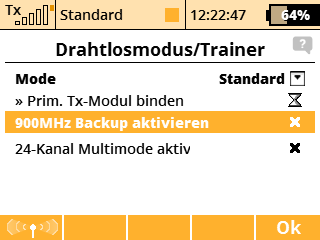

Einsatz des 900MHz Backup-Systems

Nur DC/DS-24, DC/DS-16 II und DS-12.

Das 900MHz Backup-System kann zusätzlich zu den bekannten HF Optionen der JETI Duplex Sender genutzt werden. So wird eine maximale Redundanz und Sicherheit durch den Einsatz sehr unterschiedlicher Frequenzbereiche erreicht. In dem Menüpunkt "Drahtlosmodus/Trainer" setzen Sie dazu den Haken bei 900MHz Backup aktivieren setzen. Das Binden des 900MHz Rsat erfolgt auf die gleiche Weise wie bei den herkömmlichen Duplex 2,4GHz Empfängern.

1. Den Binding-Stecker am 900MHz Rsat einstecken ("Ext." Steckplatz)
2. Den Rsat 900MHz mit der Stromversorgung verbinden.
3. Am Sender im obengenannten Menüpunkt "900MHz TX-Modul binden" mit dem 3D Auswahlrad unterlegen und anklicken.
4. Wurde der Rsat 900 gebunden ertönt der eingestellte "Empfänger gebunden" Sound und der Binding-Stecker kann abgezogen werden.

Wenn Sie einen akustische Alarm wünschen, sobald das 900MHz Backup-System im Fluge aktiv geschaltet wurde, können Sie den gewünschten Sound unter "Menü - Systemfunktionen - Systemsounds - 900MHz Backup aktiv" zuordnen.

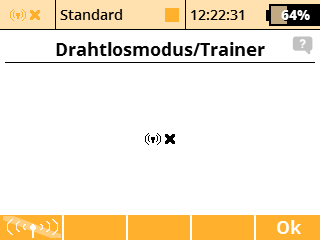

HF-Modul deaktivieren

Sie können das HF-Modul manuell deaktivieren um die Abstrahlung der internen Sendemodule zu unterdrücken. Drücken Sie dazu die "F1" Taste unterhalb des Bildschirms und bestätigen diese Eingabe). Das Sendemodul schaltet sich außerdem automatisch ab, wenn der USB-Anschluss aktiviert wurde.
