Der Rex Assist zusammen mit einem RSAT Empfänger

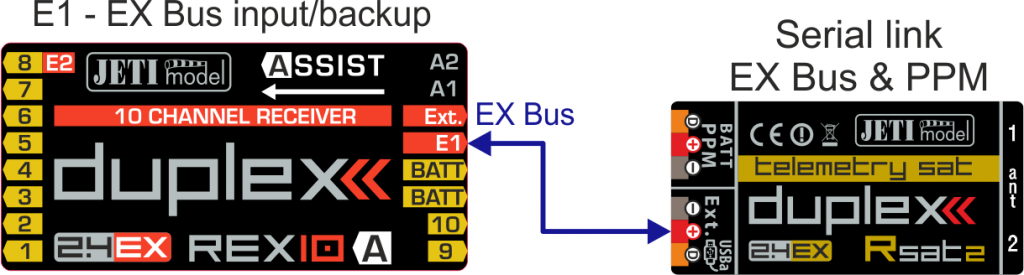

Der zusätzliche RSAT2 (oder auch z.B. ein REX3) kann am E1 oder E2 Steckplatz des REX A Empfängers angesteckt werden. In diesem Einsatzfalle arbeitet der REX A als Hauptempfänger mit aktiver Stabilisierung und der RSAT2 als Backup im Falle eines Signalverlustes vom Sender zum REX A. Hier kann der 2-Wege HF-Modus des JETI Duplex DC/DS Senders genutzt werden.
REX A Einstellungen:
| Fail-Safe | Fail-Safe Typ | Ausgangsperiod | Steckplatz E1 | Steckplatz E2 | Stabilisiere EX Bus |
| Aktiv | Intelligent | 7-20ms | PPM Eingang oder EX Bus Eingang (V1.12+) |
z. B. Sensor | Nein |
RSat2 Einstellungen:
| Fail-Safe | Ausgangsperiod | Serieller Ausgang | Empfänger Modus | PPM Typ |
| Inaktiv | Auto | PPM positiv oder EX Bus (Assist V1.12+) |
Normal | Direkt |
Verbindung eines REX A mit weiteren Empfängern an der Central Box
Der REX A Empfänger kann ein EX Bus Signal mit bis zu 16 stabilisierten Servokanälen ausgeben. Dieses stabilisierte EX Bus Signal kann so für Flugmodelle mit einer Central Box genutzt werden.

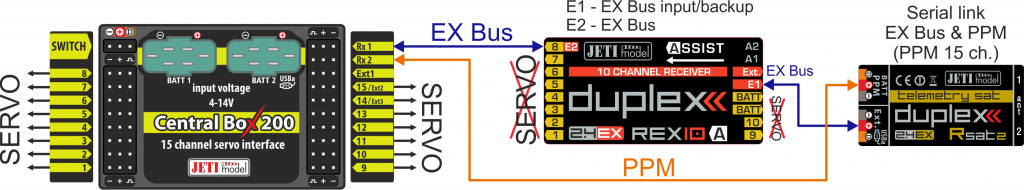

1) REX A & RSat 2

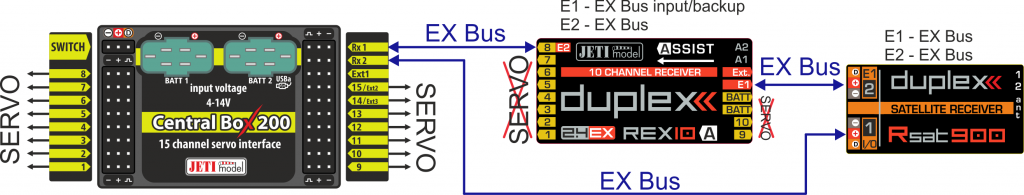

2) REX A & RSat 900

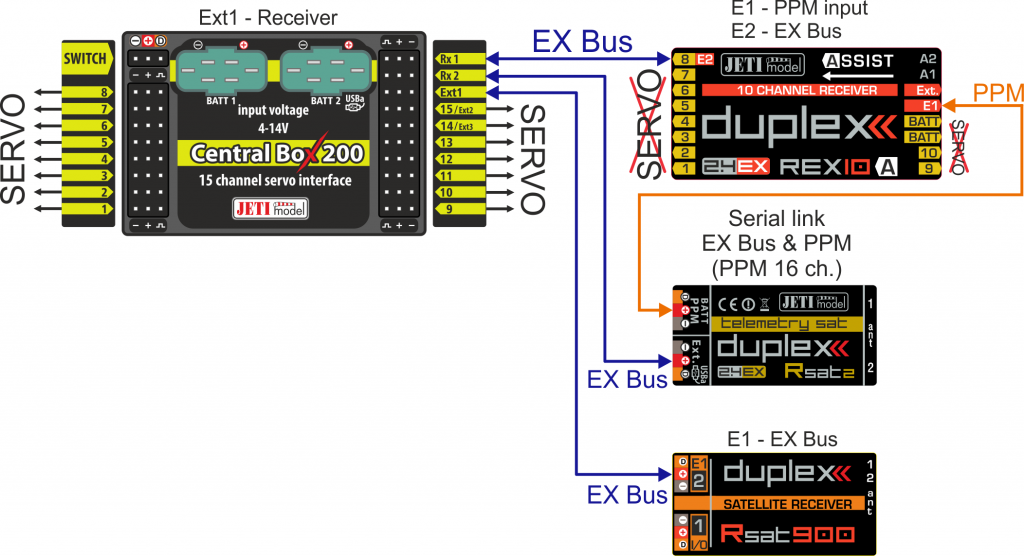

3) REX A & RSat 2 + RSat 900
4) REX A & RSat 2 + RSat 900
- Minimum Central Box 200 Version 1.30
REX A Einstellungen:
| Fail-Safe | Fail-Safe Typ | Ausgangsperiod | Steckplatz E1 | Steckplatz E2 | Stabilisiere EX Bus |
| Inaktiv | Intelligent oder Aus *) | 7-20ms oder Auto | PPM Eingang oder EX Bus Eingang (V1.12+) |
EX Bus | Ja |
RSat2 oder RSAT 900 Einstellungen:
| Fail-Safe | Ausgangsperiod | Serieller Ausgang | Empfänger Modus | PPM Typ |
| Inaktiv | Auto | Auf dem Bild | Normal | Direkt |
*) Im intelligenten Modus stabilisiert der REX A immer den EX-Bus-Ausgang, und die Central Box sollte niemals auf den Backup-Empfänger umschalten, während der REX A ordnungsgemäß funktioniert. REX A stabilisiert den EX-Bus-Ausgang immer, auch wenn vom Sender kein Signal empfangen wird.
Wenn andererseits der Fail-Safe-Typ auf Aus - Assist deaktiviert ist (min. REX A-Version muss 1.10 sein), deaktiviert der Receiver seinen EX-Bus-Ausgang, wenn er das Signal von drahtlosen und PPM-Verbindungen verliert. Dadurch kann die Central Box auf den sekundären (Backup) seriellen Eingang umschalten.
