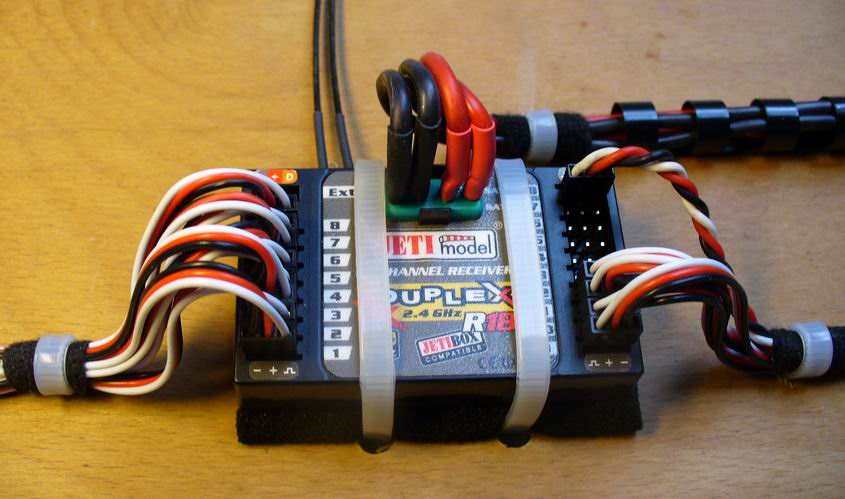

Das Gehäuse sieht sehr stabil aus und die Steifigkeit wurde durch 5 zusätzliche Schrauben erhöht. Alle Ein-und Ausgänge sind vertikal ausgerichtet, damit die Servoleitungen gegen ungewolltes Entfernen gesichert sind. Der Empfänger erwärmt sich bei Nutzung nicht, sodass es überflüssig ist, eine Lücke zwischen dem Empfänger und dem Pad zu lassen, oder andere Dinge zu tun, um ihn zu kühlen. Der Empfänger und die Servos können klassisch via Servostecker verbunden werden, aber der MPX-Stecker ist für die Stromversorgung gedacht. Seine drei Pins für Plus und seine drei Pins für Minus sind für ausreichende Stromstärke und Sicherheit konzipiert. Der Stecker ist mit einem Sicherungsstift gegen unerwünschtes entfernen des Versorgungskabels ausgestattet.
Die zwei getesteten Antennen waren 38 cm, inklusive des aktivem Ende, lang. Das aktive Ende ist mit einer Schutzfolie ausgestattet, um Schäden des Eingangsnetzwerks durch statische Elektrizität zu verhindern.
Neben dem Anschluss „EXT.“, zum Verbinden mit der JETIBOX, einem telemetrischem Sensor oder einem Expander, gibt es 18 goldbeschichtet Anschlüsse der Ausgangskanäle. Ausgänge 17 und 18 werden auch als SAT1 und SAT2 markiert. Sie sind für Satelliten- oder Parallel-Empfänger konzipiert. Der R18 Empfänger ist als 18-Kanal-Empfänger beschrieben, wenn wir den Empfänger mit 1 oder 2 Satelliten über die Ausgänge 17 oder / und 18 verbinden, werden wir nur 16 oder 17 Ausgangskanäle erhalten. Der R14 Empfänger hat SAT1 und SAT2 unabhängig voneinander, sodass wir immer 14 Ausgangskanäle erhalten.
 |
 |

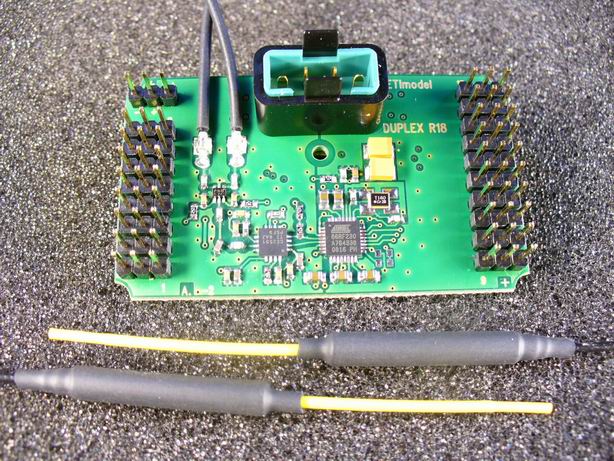

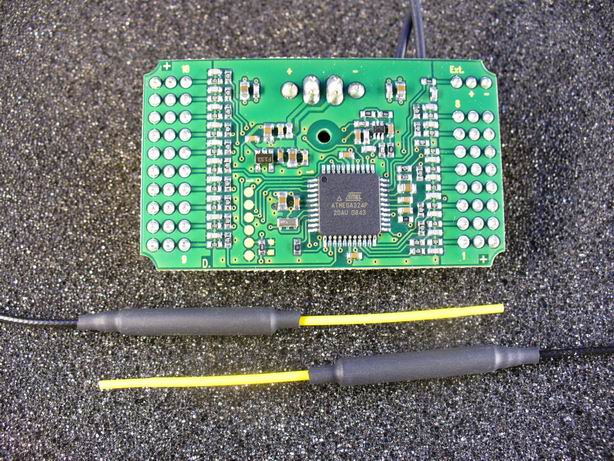

Das wichtigste Teil - der Empfänger selbst - besteht aus einem doppelseitig abgestuften Mehrfach-Bord. Der Empfänger ist mit einem neuen Eingangs-Netzwerk ausgestattet, der widerstandsfähiger und empfindlicher sein soll. Beide Antennen sind nicht, wie es die einfachere Methode gewesen wäre verbunden (daher: Anschlüsse), sondern sind verlötet. Die Stromversorgung für den Empfänger und die Servos kommen aus dem gleichen MPX-Stecker, sie sind jedoch intern getrennt. Eine Verzweigung, die für die Versorgung der Servos ausgelegt ist, führt direkt von MPX-Stecker an die Ausgänge. Die Strombelastung wird nur durch die goldbeschichteten Anschlüsse des Ausgangs begrenzt, denn sie versorgen die ganze Platine über die Oberfläche der Ober-und Unterseite mit dem Plus-und Minuspol.
 |
