1. Wählen Sie einen beliebigen Schalter als  Control 1. Im Bild a) hat man  Sj gewählt. Dieser Schalter überschreibt die Funktion des Control 2.
  2. Als Control 2 wählen Sie eine proportionale  Einheit, die die  Butterfly-Funktion (P2 in diesem Beispiel) betreiben wird. Stellen Sie sicher, dass es  proportional ausgewertet  wird (siehe Bild b).
  3. Control 1 und Control 2 sind mit der logischen UND-Funktion verknüpft. Es bedeutet, dass, wenn der Schalter Sj deaktiviert wird,  wird auch der Betrieb von P2 blockiert. Ansonsten würde P2  normal funktionieren.
  4. In der  Menü Feineinstellungen → Butterfly  weisen Sie den neu geschaffenen Schalter L1 in der Standard-Weg ein und überprüfen den Betrieb (Bild c).

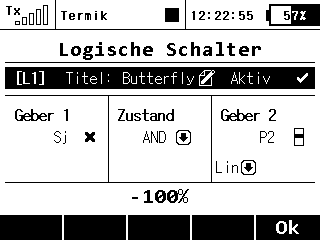

Butterfly A

a)

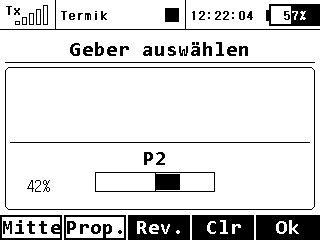

Butterfly B

b)

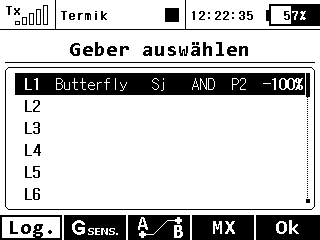

Butterfly C

c)
