Schalter auswechseln

Alle Schalter am Sender können leicht demontiert und durch andere Typen ersetzt werden. Der Sender DS-16 erkennt automatisch den Schaltertyp. Zur Verfügung stehen folgende Varianten:

• 2 und 3 Stufen-Schalter lang ohne Arretierung
• 2 und 3 Stufen-Schalter kurz, lang
• Potentiometer

Sie können entweder die Schalter beliebig untereinander austauschen, oder, wenn Sie eine andere Konfiguration wünschen, können Sie aus dem optionalen Zubehör auswählen und eintauschen.

Schalterkonfiguration der DS-16 im Auslieferzustand

• Sa - 3 Stufen-Schalter kurz
• Sb - 2 Stufen-Schalter lang
• Sc - 2 Stufen-Schalter kurz
• Sd - 2 Stufen-Schalter lang
• Se - 3 Stufen-Schalter lang
• Sf - 2 Stufen-Schalter kurz
• Sg - 2 Stufen-Taster lang
• Sh - 2 Stufen-Schalter kurz
• Sm - 2 Stufen-Schalter
• Sn - 2 Stufen-Schalter
• So - 2 Stufen-Schalter
• Sp - 2 Stufen-Schalter

Vorgehendsweise zum Schalterausbau

1. Schalten Sie den Sender ab und lösen Sie die Schrauben der hinteren Abdeckung. Ziehen Sie den Akkustecker ab.

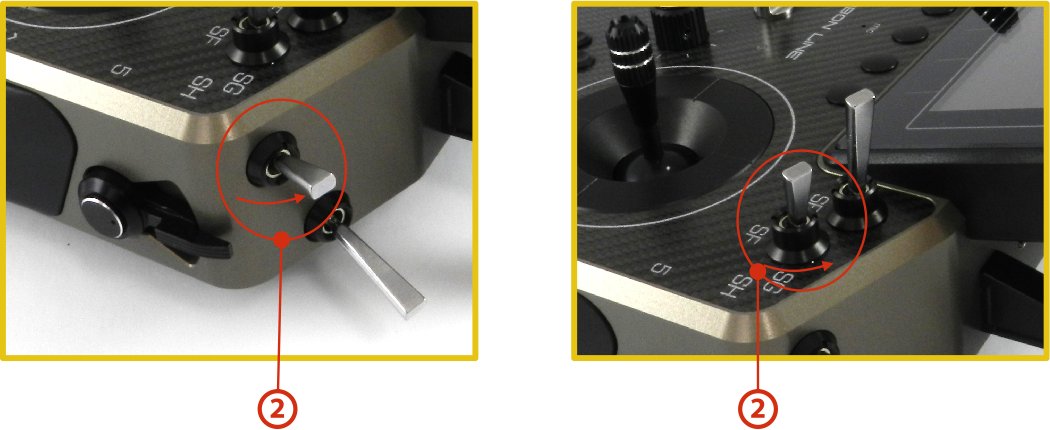

2. Lösen Sie mit dem passenden Ziermutternschlüssel (nicht im Lieferumfang des Senders enthalten) die Ziermuttern und entfernen Sie diese.

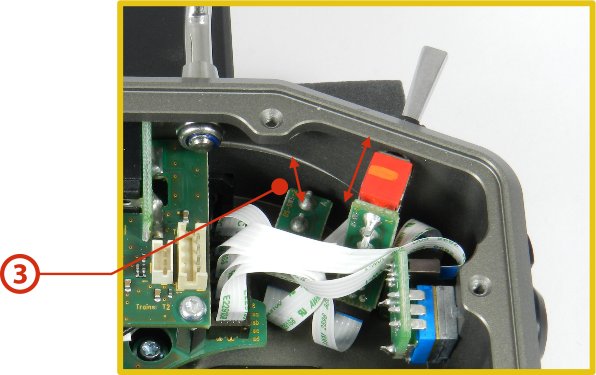

3. Greifen Sie den Schalter an der Platine und ziehen Sie ihn aus seinem Steckplatz.

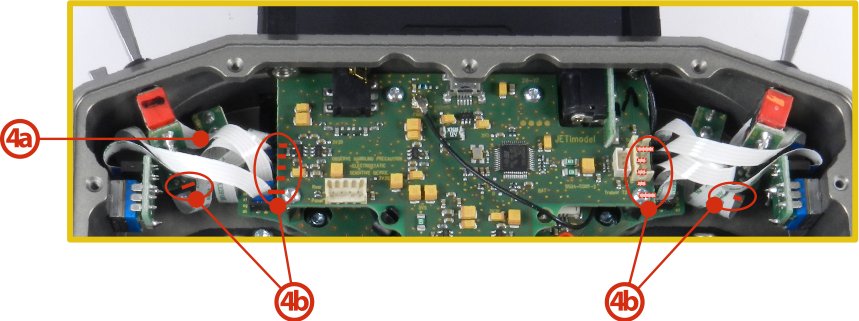

4. Ziehen Sie das Flachbandkabel aus dem Anschluss auf der Hauptplatine. Die Orientierung des Flachbandkabels mit dem der Schalter mit der Hauptplatine verbunden wird erkennen Sie in Abbildung (4a). Die Kabel sind immer auf beiden Enden einseitig mit einer Farbe gekennzeichnet (4b) - Die Orientierung dieser Markierungen muss stets der folgenden Abbildung entsprechen:

Zusammenbau

1. Verbinden Sie das Flachbandkabel mit dem Anschluss am Schalter - Orientierung beachten.
2. Führen Sie den Schalter durch die entsprechende Öffnung am Sendergehäuse.
3. Verschrauben Sie die Ziermutter - dazu Ziermutternschlüssel (als Zubehör erhältlich) verwenden.
4. Verbinden Sie das Flachbandkabel mit dem Anschluss auf der Hauptplatine - Orientierung und Beschriftung beachten, die Kennzeichnung der Schalters am Sendergehäuse muss mit dem Anschluss übereinstimmen!
5. Senderakku anschließen und Senderboden verschrauben.

Bei der ersten Inbetriebnahme des Senders nach dem Schalterumbau erhalten Sie einen entsprechenden Hinweis auf die geänderte Schalterzuordnung - Bestätigen Sie diesen Hinweis und überprüfen Sie alle Funktionen bzw. deren Schalterzuweisungen.
