Telemetrieanzeige

In diesem Menü können Sie die einzelnen Anzeigefenster am Display konfigurieren. Wie schon in der Einleitung erwähnt wurde, ist der Hauptbildschirm das primäre Anzeigemedium des Senders. Am Bildschirm werden in aufbereiteter Form sämtliche Betriebsinformationen wie z.B. der Modellname, die Signalstärke und der Senderakku-Zustand angezeigt. Den größten Teil des Hauptbildschirms nimmt der Raum für die frei definierbaren Anzeigefenster ein.

Übersicht der Anzeigefenster:

1. "Flugphasen" - Name der aktuellen Flugphase.
2. "RX-Spannung" - Empfängerspannung.

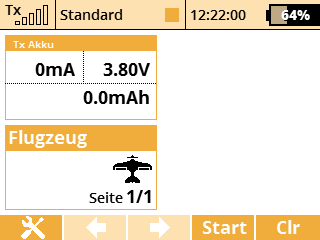

3. "Restlaufzeit" - Zustand des Senderakkus.
   • Der aktuelle Lade-/Entladestrom.
   • Spannung des Senderakkus.
   • Aus dem Akku entnommene Kapazität. Bei Akkubetrieb wird der Kapazitätswert erhöht. Beim Laden wird die entnommene Kapazität bis Null verringert.
4. "Antenne" - Information über die Signalstärke. Der Prozentsatz der korrekt ausgeführten bidirektionalen Kommunikation zwischen Sender und Empfänger (0-100%) wird auch in dieser Box des Antennenlevels angezeigt.
5. "Besitzer" - Name des Eigentümers.
6. "Jetibox" - Emulations-Bildschirm der JETIBOX Drücken Sie die "esc"-Taste um die Jetibox zu bedienen. Die Jetibox-Emulation kann die Daten beider Sendermodule und Empfänger anzeigen, das jeweilige Anzeigefenster kann durch Auswahl von JB1 und/oder JB2 definiert werden.
7. "Timer" - Stoppuhren.

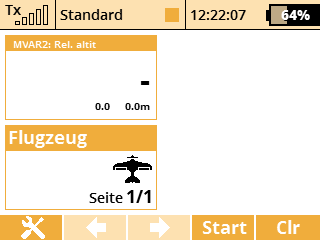

8. "Telem" - Telemetriewerte der angeschlossenen Sensoren.

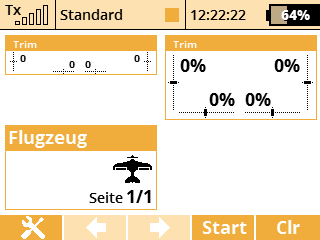

9. "Trim" - Die Position der digitalen Trimmung kann optional auf dem Hauptbildschirm angezeigt werden. Ist diese Option gewählt, dann erscheint das spezielle "Trimmdisplay" nicht mehr bei der Betätigung der Trimmtasten.

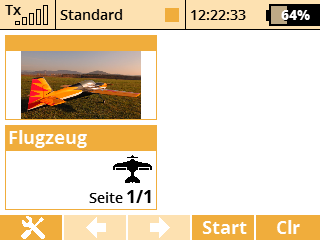

10. "Modellbild" - Anzeige des Modellbildes im Display (Menü » Modellwahl/Modifikation » Modellbild & Farben).

Die Anzeigefenster können in Standard- oder doppelter Größe angezeigt werden. Bei doppelter Größe nehmen die Fenster mehr Platz am Display ein, es können dadurch allerdings mehr Informationen als zuvor oder aber auch die gleichen Werte in größerer Schrift dargestellt werden.

Die Definition (Aufteilung) der Anzeigefenster kann an die einzelnen Flugphasen angepasst werden. Jede Flugphase kann verschiedene Einstellungen der Anzeigefenster und somit eine andere Darstellung des Hauptbildschirms bewirken.

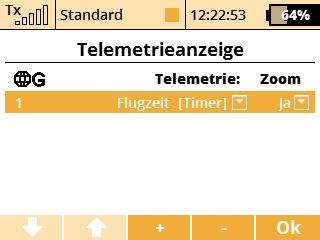

Anlegen eines neuen Anzeigefensters

Mit der Taste "F3(+)" erzeugen Sie einen neues, leeres Fenster. Durch Editieren wählen Sie zuerst den Typ des Anzeigefensters. Die zweite Spalte definiert die dargestellte Größe des Fensters am Display.

Änderung der Reihenfolge in der Liste

Die Fenster und damit die Darstellung am Senderdisplay können leicht umgruppiert werden. Durch markieren einer Zeile mit dem Cursor und den Tasten "F1()" und "F2()" ändern Sie die Reihenfolge.

Löschen des Anzeigefensters

Durch markieren des Blocks mit dem Cursor und drücken der Taste "F4()" löschen Sie das Fenster.

Gültigkeitsbereich

In der ersten Menüzeile befindet sich die Konfiguration des Gültigkeitsbereichs, durch betätigen der "3D-Taste" ändern Sie die Einstellung. Wenn der Parameter den Wert "G" (Symbol der Erdkugel) besitzt, ist die Konfiguration der Sensorfenster gültig für alle Flugphasen, d.h. durch Änderung der Flugphase wird die Anzeige des Hauptbildschirms nicht verändert. Besitzt der Parameter den Wert "S (Verzeichnissymbol)", ist diese Konfiguration nur für die aktuelle Flugphasen gültig. In diesem Fall bewirkt eine Änderung der Flugphasen auch eine entsprechende Anpassung der Displayanzeige.
