Grundeinstellung-Heli

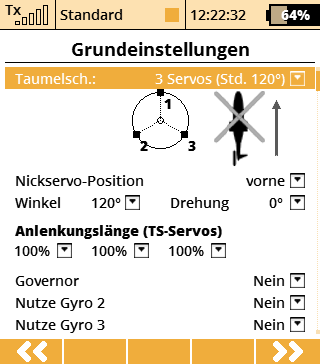

Anordnung der Taumelscheibe

Geben Sie den Typ der Taumelscheibe ein, den Ihr Hubschrauber verwendet. Nähere Informationen finden Sie im Handbuch Ihres Hubschraubers.

"3 Servos (Std. 120°)" - eine Taumelscheibe, bei der die Steuerfunktionen Nick, Roll und Kollektiv durch Zusammenarbeit von 3 Servos gesteuert werden. In der Konfiguration der Taumelscheibe kann man einzelne Punkte näher zur Achse oder weiter davon verschieben und damit die Nichtlinearität der Servos eliminieren, Parameter "Lever lengths". Wenn Sie eine Konfiguration der Taumelscheibe mit 3 Servos (140°) oder 3 Servos (90°) verlangen, passen Sie die notwendige Einstellung mit Schritten von 1° über den Parameter "Angle" an.
"4 Servos (90°)" - eine Taumelscheibe, bei der die Steuerfunktionen Nick, Roll und Kollektiv durch Zusammenarbeit von 4 Servos gesteuert werden, die jeweils in Winkeln von 90° zueinander stehen. Die Konfiguration bietet die gleichen Möglichkeiten, wie bei der vorhergehenden Taumelscheibe.
"Mechanisch" - Taumelscheiben, bei denen für jedes Servo jeweils eine Steuerfunktion vorgesehen ist.

Umkehr der Orientierung der Taumelscheibe um 180°

Diese Parameter "Nickservo-Position" ist nur bei der Taumelscheiben-Variante "3 servos (Std. 120°)" erreichbar. Je nach Konfiguration der Taumelscheibe im Modell kann in der Einstellung die Taumelscheibe um 180° gedreht werden.

Winkel der Taumelscheibe

Diese Parameter "Winkel" ist nur bei der Taumelscheiben-Variante "3 servos (Std. 120°)" erreichbar. Der Winkel, den die Punkte der Taumelscheibe 1 - 2 und 1 - 3 untereinander einschließen, kann vom Nutzer konfiguriert werden. Damit kann man die verlangte Konfiguration der Taumelscheibe fein abstimmen.

Drehung

Diese Parameter "Drehung" ist bei der Taumelscheiben-Variante "3 servos (Std. 120°)" und "4 servos (90°)" erreichbar. Es geht um die Drehung der gesamten Taumelscheibe um einen definierten Winkel. Damit kann man die verlangte Konfiguration der Taumelscheibe fein abstimmen.

Längen der Servoarme (Servo 1 - 4)

Verschiebung der Punkte der Taumelscheibe näher zur Rotationsachse oder weiter weg von ihr. Dank dieser Möglichkeit können Sie einen nichtlinearen Servolauf oder unterschiedliche Servoeigenschaften kompensieren.

Drehzahlregler

In manchen Fällen der Hubschrauber-Steuerung wird für die Motorsteuerung die Funktion der Drehzahlregelung genutzt - d. h. eine Regelung der konstanten Drehzahl ohne Abhängigkeit vom Kollektiv. Ist der Modellhubschrauber mit dieser Motorsteuerung ausgerüstet, schalten Sie diese Funktion ein. Wenn Sie diese Funktion einstellen, wird im Menü Feineinstellungen die Konfiguration des Drehzahlreglers erreichbar.

Nutze Gyro (2 - 3)

Es ist möglich, bis zu drei unabhängige Funktionen/Achsen zur Beeinflussung der Kreiselwirkung von Stabilisierungssystemen zu erstellen. Die detaillierte Konfiguration der einzelnen Kreiseleinstellungen im Menü unter "Feineinstellungen » Kreiseleinstellung" möglich.

Notiz: Wenn Sie die zusätzlichen Funktionen/Achsen des Kreisels in einem bereits erstellten Modell aktivieren, sollten nach dem Erweitern der Kreiselfunktionen im Menü "Grundeinstellungen" auch in der "Funktions+Geberzuordnung" die entsprechenden Geber ausgewählt sowie in der Servozuordnung die Empfängerausgänge belegt werden.
