Digitaltrimmung

Die Trimmung der Haupt-Steuerfunktionen erfolgt über vier Tasten, die unterhalb der Knüppelaggregate angeordnet sind. Die Definition der Schrittweite und auch des gesamten Trimmweges der einzelnen Geber wird im Menü "Digitaltrimmung" durchgeführt. Bei jeder Steuerfunktion können unterschiedliche Trimmschritte und Trimmwege eingestellt werden.

Mit der Taste "F3(Trim)" wechseln Sie zum Übersichtsmenü, in diesem werden alle Auswirkungen der Einstellungen graphisch dargestellt.

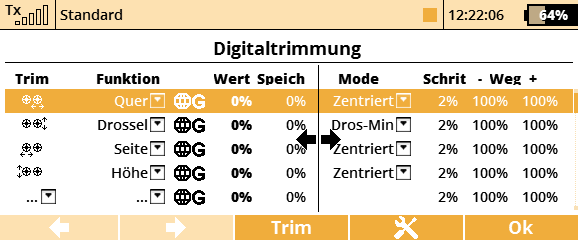

Die erweiterte Digitaltrimmung wurde auf zwei Displays aufgeteilt, zwischen diesen können Sie mit den "F1 (Links)" und "F2 (Rechts)" Tasten umschalten.

Spezielle Trimmfunktionen

Digitale Trimmungen können direkt auch als Geber für Funktionen verwendet werden. Im Menü "Feineinstellungen » Digitale Trimmung" können neu "Trim.Geber" oder "Trim.RstOn" ausgewählt werden.

• Trim.Ctrl (Trim control) - ermöglicht die Verwendung der Trimmtasten als Geber für jegliche Funktionen. Der Sender speichert die Stellung beim Ausschalten und Sie steht beim erneuten Einschalten wieder genauso zur Verfügung. Wird in dieser Programmierung der Trimmtaster betätigt, erfolgt keinerlei Trimmung irgendeiner Funktion.
• Trim.RstOn (trim reset @ TX on) - ermöglicht die Verwendung der Trimmtasten als Geber für jegliche Funktionen. Der Sender speichert die Stellung beim Ausschalten nicht und Sie steht beim erneuten Einschalten wieder auf "0". Z.B. in einer Kombination mit einem logischen Schalter kann dieses für eine Flugphasenumschaltung oder zum Abspielen von Sounds genutzt werden.
• 3-Pos. Schalter - Emulation eines 3-stufen Momententasters - Die beiden Endpositionen sind so lange aktiv, so lange der Taster in der Position gehalten wird. Voreingestellter Wert is 0%.
• Rotarry - bei jedem Tastendruck auf die Trimmtaster wird der Wert erhöht oder erniedrigt, abhängig vom gewähltem Trimmtaster. Dadurch werden voreingestellte Trimpositionen erreicht, die z.B. für wechselnde Flugmodi bei Stabilisierungssystemen nützlich sein können.Voreingesetellter Wert: -100%.

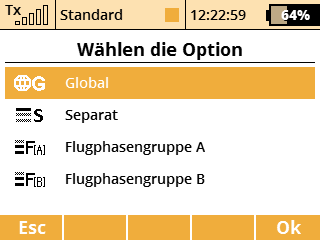

Die Trimmungen können in verschiedenen Betriebsarten verwendet werden:

• Global - diese Trimmung wirkt sich immer bei allen Flugphasen gleich aus.
• Separat - diese Trimmung wirkt sich in den Flugphasen individuell aus.
• Flugphasengruppe (A/B) - gleichartige Flugphasen können zusammengefasst getrimmt werden. Das macht z.B. bei verschiedenen Thermikstellungen/-flugphasen sinn, welche mit gleicher Trimmung geflogen werden sollen. Bitte beachten Sie: wird von Global auf eine Gruppe umgeschaltet, werde die restlichen Flugphasen auf separat geschaltet.

Hier die Beschreibung der weiteren Einstellmöglichkeiten der Trimmung:

1. Wert - zeigt die aktuelle Trimmung.
2. Gespeichert - zeigt die gespeicherte Trimmung (Trimmspeicher Funktion).
3. Modus - Einstellung des Trimmverhaltens:
   • Zentriert Mode - normale Einstellung, es wird nur der Mittenbereich getrimmt, die Endwer te bleiben unangetastet.
   • Linear - um den Trimmwert wird auch die Endstellung beeinflusst.
   • Dros-Min - Trimmung wirkt nur am Drosselminimum (Standgastrimm).
   • Dros-50% - Trimmung wirkt nur unterhalb der Mitte.
   • Dros-Voll - Trimmung wirkt nur am Drosselmaximum.
4. Schritte - Trimmschrittgröße per Trimmtastendruck.
5. Weg (+,-) - der maximale für die Trimmung nutzbare Weg (100% = halber Steuerweg)

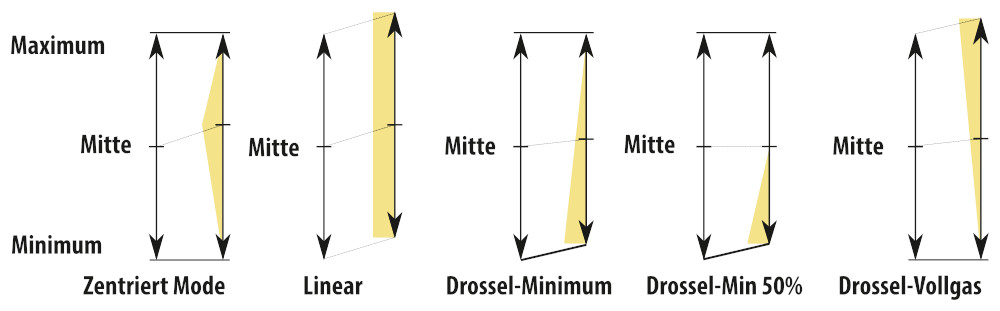

In den Bildern unten können Sie sehen, wie sich die verschiedenen Trimmmöglichkeiten auf das Servos auswirken (ca 50% getrimmt im Beispiel).

Achtung, diese Trimmmöglichkeiten stehen nicht zur Verfügung bei:

• V-Leitwerk - Auswahl der verschiedenen Trimmmöglichkeiten nur beim Höhenruder, Seitenruder bleibt immer im Standard-Trimmmodus.
• Delta/Nurflügel - Auswahl der verschiedenen Trimmmöglichkeiten nur beim Querruder, nicht für Höhe.
• Helikopter mit CCPM mix - Auswahl der verschiedenen Trimmmöglichkeiten nur bei Pitch, nicht für Roll/Nick.

Werden zwei Trimmungen für eine Funktion gewählt, summieren sich die Trimmwerte. Der Sender verwendet den ersten eingestellten Trimmmodus.

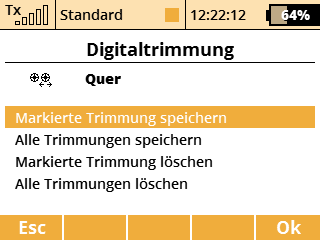

Zusätzliche Trimmoptionen werden durch den "F4" Taster angezeigt. Hier können Sie alle oder auch einzelne Trimmungen speichern und diese Speicher auch wieder löschen (Trimmspeicher, ähnlich wie bei Sendern mit mechanischen Trimmungen). So können Sie nach dem Speichern der Trimmungen wieder mit "genullten" Trimmtastern den nächsten Flug beginnen.

Achtung: Das Löschen der Trimmspeicher wirkt sich auf alle Flugphasen aus.

Wie es funktioniert: Die aktuelle Rate der hervorgehobenen Trimmung (bzw. aller Trimmungen) wird in ein spezielles Register kopiert letzte Spalte) und die Trimmrate selbst wird gelöscht. Dies gilt für alle Flugphasen. Die Trimmspeicherfunktion ist vorteilhaft, wenn Sie die Trimmung auf Nullstellung haben wollen, obwohl Offsetwerte gesetzt sind. Der Sender berechnet die aktuelle Trimmrate und den gespeicherten Wert.
